Поддерживает четыре режима выравнивания: по геометрии, по текстуре, по маркерам и смешанный, что позволяет одинаково эффективно сканировать как объекты с разнообразными геометрическими элементами, так и плоские поверхности. Высокая способность сканера адаптироваться к различным условиям окружающей среды позволяет получать данные в любое время и в любом месте.
3D-сканер ЭлетСкан 2Е не обеспечивает прецизионной точности, но отличается высокой скоростью сканирования, качеством цветопередачи и способностью успешно обрабатывать сложные поверхности, включая волосы и глаза. Он применяется для сканирования для 3D-печати, сканирования человека, оцифровки объектов культуры (скульптур, резьбы по дереву), обучения обратному проектированию, моделирования, VR-демонстраций, в здравоохранении и медицине.
Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.
Метрологические и технические характеристики:
|
Характеристика |
Значение |
|
ЭлетСкан 2Е |
|
|
Источник света: |
инфракрасный структурированный свет VCSEL |
|
Скорость сканирования, измерений в секунду |
до 1 500 000 |
|
Скорость сканирования, кадров в секунду |
до 15 |
|
Диапазон измерений геометрических размеров объектов в режиме VCSEL, мм |
200 - 3000 |
|
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм |
±(0,10+0,25∙L1)) |
|
Возможность цветного сканирования |
есть |
|
Цветопередача, бит |
24 |
|
Количество камер, ед. |
3 |
|
Режим выравнивания |
по маркерам, по особенностям геометрии, по текстуре, смешанное |
|
Область сканирования, мм |
до 580×550 |
|
Эффективный рабочий диапазон, мм |
280 - 1000 |
|
Наилучшее расстояние до объекта (диапазон), мм |
300 - 500 |
|
Расстояние между точками, мм |
0,2 - 3,0 |
|
Габаритные размеры (Д×Ш×В), мм, не более |
140×94×258 |
|
Масса, г, не более |
860 |
|
Напряжение питания от источника постоянного тока, В |
24 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % |
|
|
Лазерный класс |
класс I (безопасный для глаз) |
|
Режим интерфейса |
USB 3.0 |
|
Выходные форматы |
obj, stl, asc, ply, mk2, epj, apj, spj, sk |
|
1) L – длина объекта в метрах |
|
Особенности и преимущества:
• Оснащён стандартными модулями цветного сканирования высокой чёткости, которые могут удовлетворить большинство требований для сканирования объектов среднего и крупного размера, а также человеческого тела.
• В сканере установлена безопасная для глаз технология структурированного инфракрасного света VCSEL, обеспечивающая безопасный и комфортный процесс сканирования.
• Отличается высокой скоростью сканирования, качеством цветопередачи и способностью успешно обрабатывать сложные поверхности, включая волосы и глаза.
• Подходит для сканирования человека: программное обеспечение сканера успешно справляется с обработкой изображений глаз и волос, традиционно представляющей серьёзную проблему.
• Скорость сканирования составляет до 1 500 000 измерений в секунду.
• Большая область сканирования до 580×550 мм.
• Отличная адаптация к различным условиям освещения: 3D-сканер способен успешно захватывать данные в освещенном помещении, под прямыми солнечными лучами на улице, а также в тёмной среде.
• Оснащён интеллектуальной системой отслеживания и может сканировать без маркеров, используя текстуру или смешанное выравнивание.
• Поддерживает четыре различных режима выравнивания: по геометрии, по текстуре, по маркерам и смешанный.
• Благодаря уникальному алгоритму декодирования лучше адаптируется к цветам и может сканировать объекты с высокой контрастностью без сброса экспозиции.
• Способен захватывать детали с отражающей поверхностью, тёмные, матовые и глянцевые.
• Дружественный интерфейс помогает легко выполнять постобработку отсканированных данных.
• Эргономичный дизайн, малый вес, удобство эксплуатации.
Комплектация:
Стандартная комплектация:

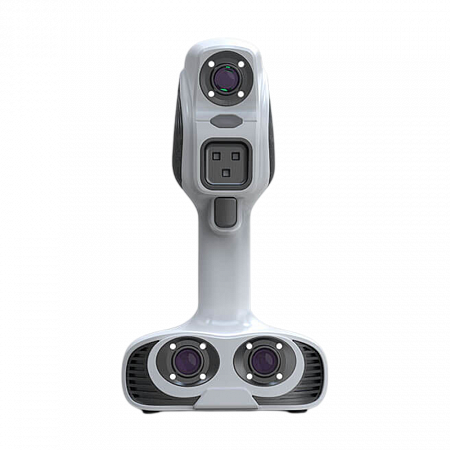

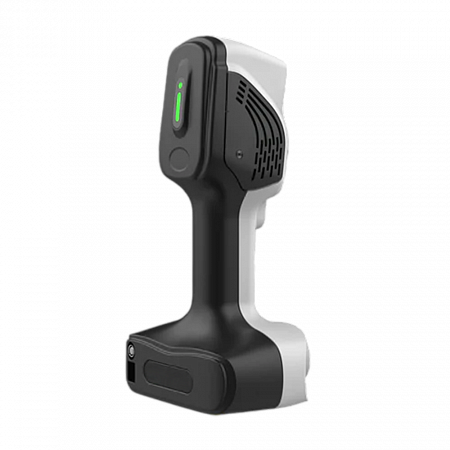

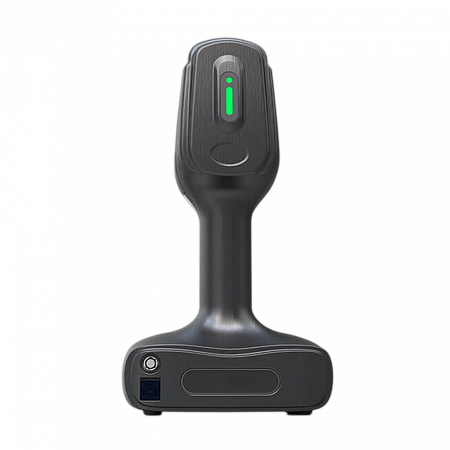

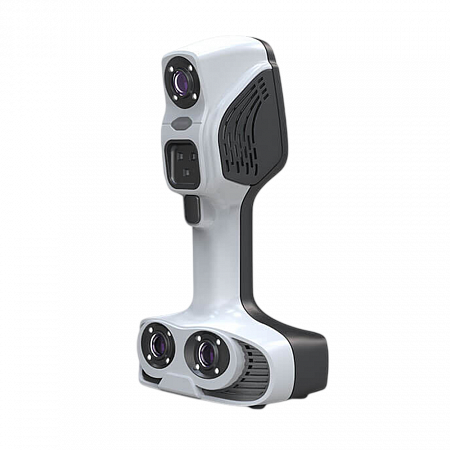

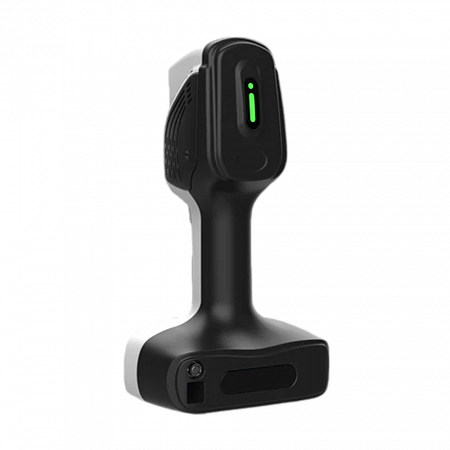

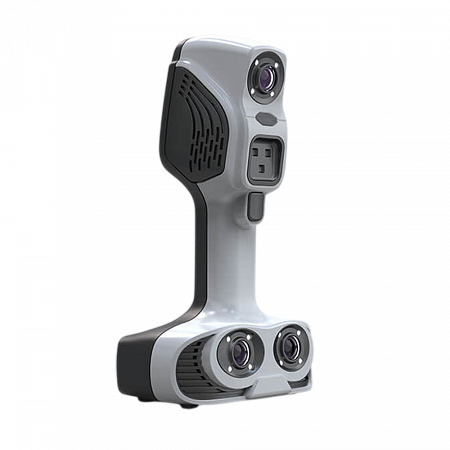

• Оптический 3D-сканер ЭлетСкан 2Е
• Калибровочная пластина
• Соединительный кабель
• Блок питания постоянного тока
• Комплект специальных меток
• USB-накопитель с ПО
• Техническая документация (руководство по эксплуатации, паспорт)
• Кейс для транспортировки.
Дополнительная комплектация (по запросу).
Дополнительная информация:
• Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
