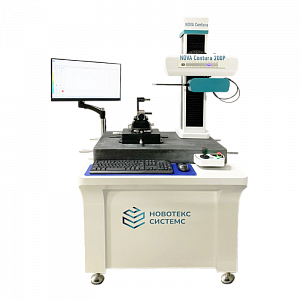

Приборы для контроля параметров контура

Приборы для измерений параметров контура и шероховатости поверхности NOVA Contura предназначены для измерений профиля и (или) параметров шероховатости поверхности различных деталей, а также для определения в измеренных профилях геометрических параметров: расстояний между точками, радиусов дуг, углов и т.д. Принцип действия основан на методе ощупывания неровностей исследуемой поверхности щуповой консолью с различным материалом щупа (алмаз, сапфир или твёрдосплавный материал) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор системы управления в виде профилей, числовых значений параметров шероховатости и геометрических параметров профилей.

Приборы для измерений параметров контура и шероховатости поверхности NOVA Contura находятся на этапе внесения в Государственный реестр средств измерений Российской Федерации.

Скачать каталог Приборы для контроля параметров контура NOVA Contura (1271 Кб)

Преимущества приборов NOVA Contura:

• Отличающиеся метрологическими характеристиками, габаритными размерами и массой модификации приборов для контроля параметров контура NOVA Contura в зависимости от щуповой системы могут применяться как для измерений параметров контура или шероховатости (NOVA Contura 100КШ, NOVA Contura 150КШ, NOVA Contura 200КШ, NOVA Contura 100Р, NOVA Contura 150Р, NOVA Contura 200Р), так и для измерений параметров контура (NOVA Contura 100К, NOVA Contura 150К, NOVA Contura 200К) и параметров шероховатости (NOVA Contura 50Ш, NOVA Contura 100Ш, NOVA Contura ОК).
• Приборы имеют разрешающую способность по измерительным осям 0,01 мкм, что обеспечивает высокую точность и стабильность измерений.
• Приборы обладают большим диапазоном измерений по оси Z1, что позволяет проводить измерения деталей с двух сторон.
• Управление всеми перемещениями приборов осуществляется при помощи джойстика или меню в программном обеспечении.
• Приборы могут дополнительно оснащаться универсальными столиками (с возможностью поперечного перемещения, автоматической нивелировкой по осям, наклоном, поворотом и т.д.) для установки деталей, а также различными зажимными приспособлениями.
• Специальный алгоритм оценки результатов измерений и применение различных фильтров обеспечивают эффективную коррекцию результатов измерений.
• Технические и метрологические характеристики приборов позволяют применять их как на промышленных предприятиях, так и на небольших производствах, а также в лабораториях и учебных заведениях.
• Стол и колонна приборов выполнены из высококачественного гранита, что обеспечивает стабильность конструкции, а направляющие защищены от попадания грязи и пыли, что позволяет прибору работать долгое время в условиях промышленного производства.

Область применения приборов NOVA Contura:

Приборы для измерений параметров контура и шероховатости поверхности широко применяются в различных отраслях промышленности и науки, включая авиастроение, ракетно-космическую отрасль, автомобилестроение, станкостроение, приборостроение, электронной промышленности, медицине. В научных исследованиях приборы для измерения контура и шероховатости способствуют разработке новых материалов и технологий, что открывает горизонты для инновационных решений в самых разных областях. Приборы NOVA Contura помогают решить задачи по контролю геометрических параметров деталей сложной формы: импланты, валы, резьбы, подшипниковые кольца, валики, ролики, лопасти, линзы, призмы, пластины и др.
