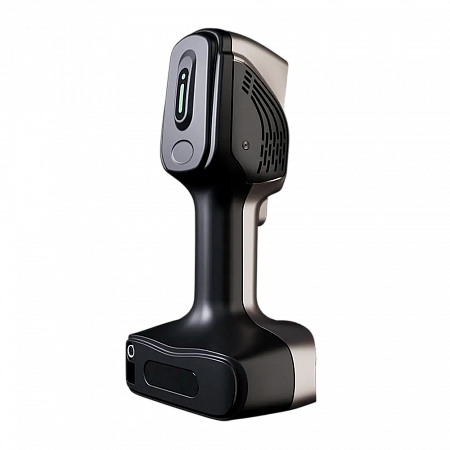

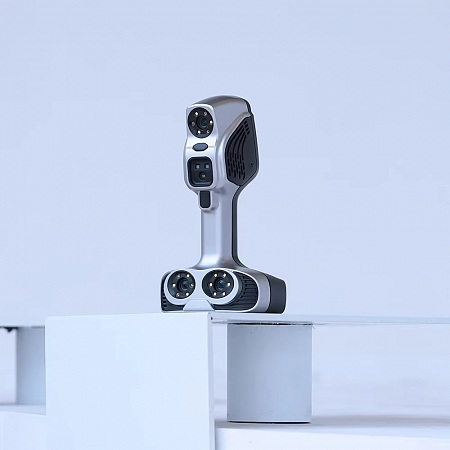

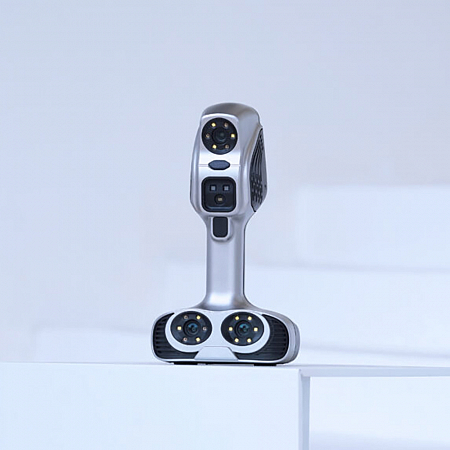

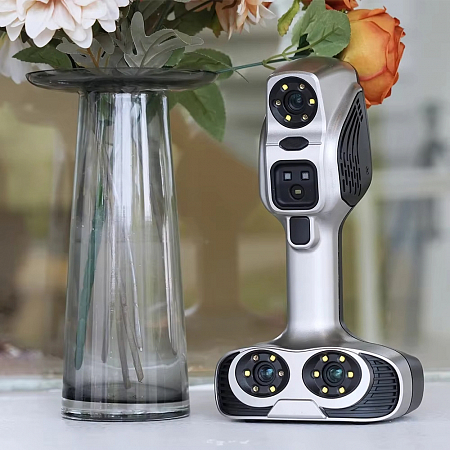

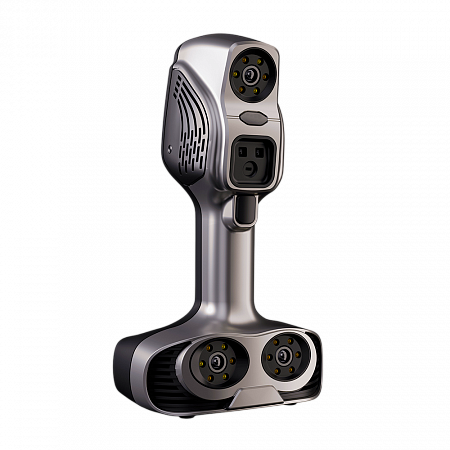

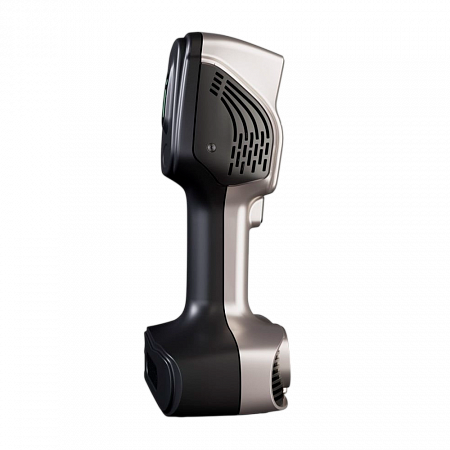

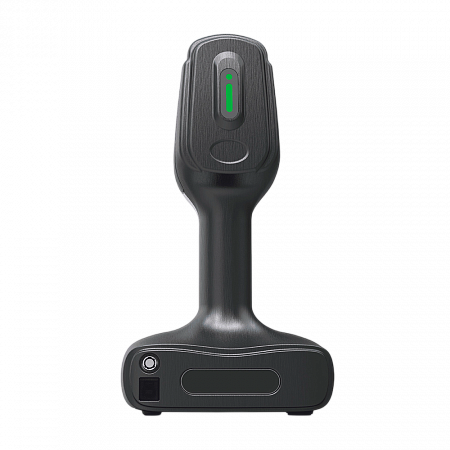

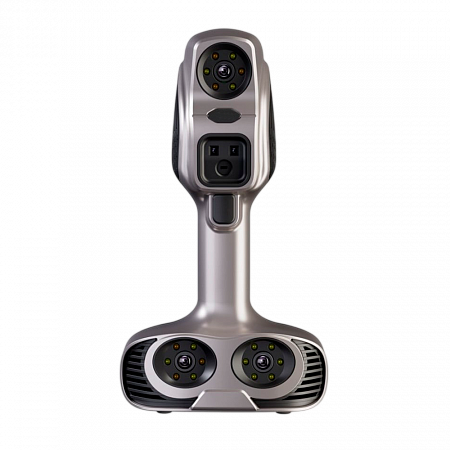

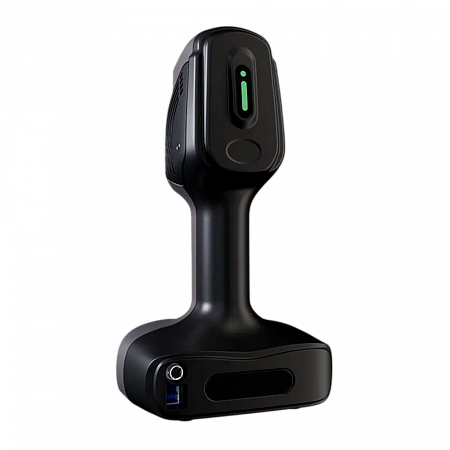

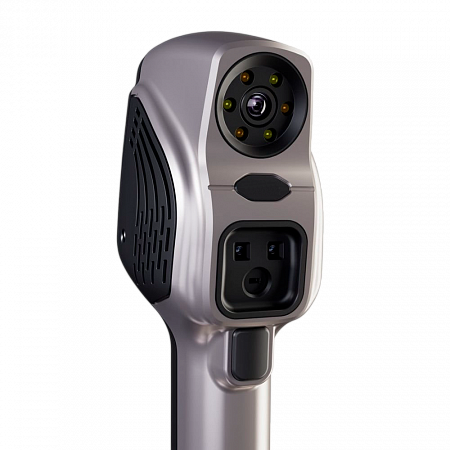

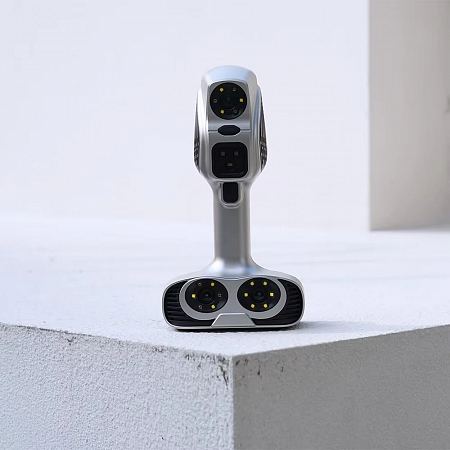

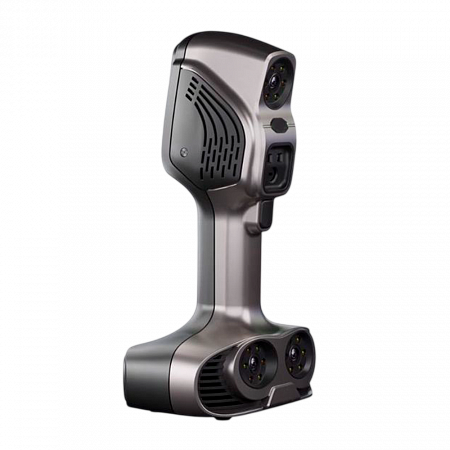

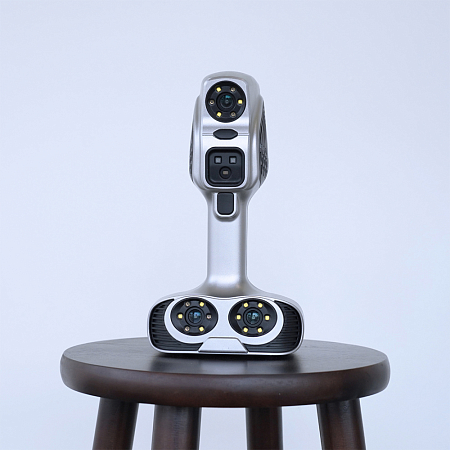

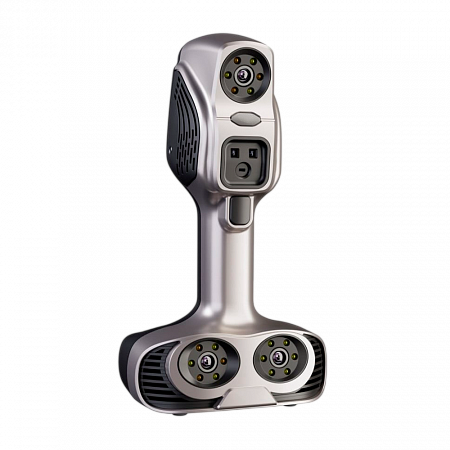

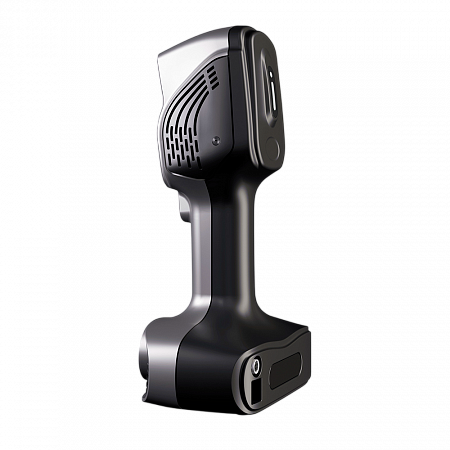

Оптический 3D-сканер ЭлетСкан М3

Оптический 3D-сканер ЭлетСкан M3 с двумя источниками света обеспечивает безопасное комфортное сканирование и эффективный сбор трёхмерных данных для разных целей, включая сканирование людей и предметов. Сканер сочетает в себе универсальность, высокую точность и скорость сканирования, идеально подходит для 3D-сканирования объектов разного размера и материалов, а инфракрасные лазеры 3D-сканера соответствуют стандартам безопасности и невидимы для человеческого глаза.

3D-сканер ЭлетСкан M3 имеет два источника света: инфракрасные параллельные лазеры и инфракрасный структурированный свет VCSEL. Инфракрасные параллельные лазеры обеспечивают высокую точность и скорость сканирования для средних и крупных объектов из различных материалов, включая тёмные и отражающие поверхности. Инфракрасный структурированный свет VCSEL идеально подходит для сканирования людей и небольших объектов с высокой детализацией.

Благодаря передовой технологии сканирования, ЭлетСкан M3 способен считывать детали и текстуры с удивительной детализацией. Это делает его идеальным выбором для создания точных цифровых копий объектов с минимальными потерями деталей. ЭлетСкан М3 может применяться для создания 3D-моделей для печати, реверс-инжиниринге, проверке геометрических параметров изделий, медицине и здравоохранении, создании 3D-моделей для VR-приложений, искусстве и дизайне. Компактный дизайн и небольшой вес делают его удобным для использования в различных местах.

Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.

Метрологические и технические характеристики:

Характеристика	Значение
	ЭлетСкан М3
Источник света	7 инфракрасных параллельных лазерных линий | инфракрасный структурированный свет VCSEL
Скорость сканирования, кадров в секунду: 7 параллельных лазерных линий инфракрасный структурированный свет VCSEL	до 60 до 15
Диапазон измерений геометрических размеров объектов в инфракрасном режиме, мм	50 - 4000
Диапазон измерений геометрических размеров объектов в режиме VCSEL, мм	300 - 4000
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм	±(0,10+0,20∙L1))
Возможность цветного сканирования	есть
Количество камер, ед.	3
Разрешение камер, Мп	1,3
Режим выравнивания: 7 параллельных лазерных линий инфракрасный структурированный свет VCSEL	по маркерам по маркерам, по особенностям геометрии, по текстуре, смешанное
Область сканирования, мм: 7 параллельных лазерных линий инфракрасный структурированный свет VCSEL	до 400×240 до 580×550
Эффективный рабочий диапазон, мм:	280 - 1000
Наилучшее расстояние до объекта (диапазон), мм	300 - 650
Наилучшее расстояние до объекта, мм	400
Рекомендуемый размер объекта сканирования, м: 7 параллельных лазерных линий инфракрасный структурированный свет VCSEL	0,05 - 4,0 0,3 - 4,0
Расстояние между точками, мм: 7 параллельных лазерных линий инфракрасный структурированный свет VCSEL	0,1 - 3,0 0,2 - 3,0
Габаритные размеры (Д×Ш×В), мм, не более	140×94×258
Масса, г, не более	860
Напряжение питания от источника постоянного тока, В	24
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, %	-10 - +40 не более 90
Лазерный класс	класс I (безопасный для глаз)
Режим интерфейса	USB 3.0
Выходные форматы	obj, stl, asc, ply, mk2, epj, apj, spj, sk, txt
Возможность 3D-печати	есть
1) L – длина объекта в метрах

Особенности и преимущества:

• Обеспечивает высокую скорость сканирования, что позволяет сократить время процесса и увеличить производительность работы.
• Благодаря использованию передовых технологий и инновационных методов сканирования способен обрабатывать большие объемы данных с высокой точностью и эффективностью.
• Имеет два источника света: инфракрасные параллельные лазеры и инфракрасный структурированный свет VCSEL.
• Скорость сканирования инфракрасными параллельными лазерными линиями составляет до 60 кадров в секунду, а при использовании инфракрасного структурированного света VCSEL – 15 кадров в секунду.
• Большая область сканирования до 580×550 мм при сканировании инфракрасными параллельными лазерными линиями и 400×240 мм – при использовании инфракрасного структурированного света VCSEL.
• Способен реконструировать геометрические структуры с высоким разрешением и захватывать мелкие детали краёв, легко справляясь с задачами сканирования объектов размером более 5 см.
• Объекты с непрерывными, неповторяющимися и разнообразными геометрическими элементами можно сканировать непосредственно с помощью геометрии и выравнивания элементов (без использования маркеров).
• Для объектов с неправильными геометрическими или особенными текстурными характеристиками можно использовать гибридный режим выравнивания (выравнивание маркеров и объектов).
• Оптимизирован для сканирования объектов с высоким цветовым контрастом благодаря уникальному алгоритму декодирования структурированного света.
• Благодаря высокой адаптивности к материалам способен сканировать детали и объекты с чёрными и отражающими поверхностями.
• Подходит для сканирования человека: программное обеспечение сканера успешно справляется с обработкой изображений глаз и волос, традиционно представляющей серьёзную проблему.
• Функция алгоритмической оптимизации сканирования тела человека автоматически устраняет смещения, вызванные небольшим движением сканируемого человека.
• Инфракрасные лазеры, используемые в 3D-сканере, соответствуют стандартам безопасности и невидимы для человеческого глаза.
• Оснащён удобным пользовательским интерфейсом, который обеспечивает лёгкость в использовании для новичков и профессионалов, а интуитивные контроли и функции позволяют быстро освоиться и начать сканирование без длительного обучения.
• Компактный дизайн, небольшой вес и мобильность делают его удобным для использования в различных местах.

Комплектация:

Стандартная комплектация:

• Оптический 3D-сканер ЭлетСкан M3
• Калибровочная пластина
• Соединительный кабель
• Блок питания постоянного тока
• Комплект специальных меток
• USB-накопитель с ПО
• Техническая документация (руководство по эксплуатации, паспорт)
• Кейс для транспортировки.

Дополнительная комплектация (по запросу).

Дополнительная информация:

• Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
