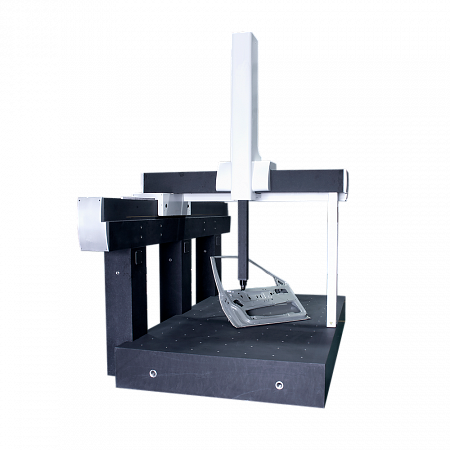

КИМ Мастер модификации Гранд изготавливаются в 15 типоразмерах: 15.20.12, 15.25.12, 15.30.12, 15.20.15, 15.25.15, 15.30.15, 18.25.12, 18.30.12, 18.25.15, 18.30.15, 20.25.12, 20.30.12, 20.25.15, 20.30.15, 20.40.15 и могут быть оснащены контактными датчиками TP20, TP200, SP25 и SP80. КИМ модификации Гранд могут быть изготовлены в исполнении со стандартной точностью (А), повышенной точностью (Б) и высокой точностью измерений (В).
Оборудование внесено в Государственный реестр средств измерений Российской Федерации - Регистрационный № 90169-23.
Метрологические и технические характеристики:
| Модель | Диапазон измерений по оси, мм |
Пределы допускаемой абсолютной объёмной погрешности MPEe, мкм |
Макс. нагрузка, кг |
Масса, кг |
||||
| X | Y | Z | c датчиком TP20 | c датчиком TP200 |
с датчиком SP25/SP80 |
|||
| Мастер Гранд 15.20.12 А | 1500 | 2000 | 1200 | ±(3,9+L/300) | ±(3,7+L/300) | ±(3,4+L/300) | 2400 | 8000 |
|
Мастер Гранд 15.20.12 Б |
1500 | 2000 | 1200 | ±(3,6+L/350) | ±(3,4+L/350) | ±(3,1+L/350) | 2400 | 8000 |
|
Мастер Гранд 15.20.12 В |
1500 | 2000 | 1200 | ±(3,3+L/380) | ±(3,1+L/380) | ±(2,9+L/380) | 2400 | 8000 |
| Мастер Гранд 15.25.12 А | 1500 | 2500 | 1200 | ±(3,9+L/300) | ±(3,7+L/300) | ±(3,4+L/300) | 2600 | 9000 |
| Мастер Гранд 15.25.12 Б | 1500 | 2500 | 1200 | ±(3,6+L/350) | ±(3,4+L/350) | ±(3,1+L/350) | 2600 | 9000 |
| Мастер Гранд 15.25.12 В | 1500 | 2500 | 1200 | ±(3,3+L/380) | ±(3,1+L/380) | ±(2,9+L/380) | 2600 | 9000 |
|
Мастер Гранд 15.30.12 А |
1500 | 3000 | 1200 | ±(3,9+L/300) | ±(3,7+L/300) | ±(3,4+L/300) | 2800 | 10000 |
| Мастер Гранд 15.30.12 Б | 1500 | 3000 | 1200 | ±(3,6+L/350) | ±(3,4+L/350) | ±(3,1+L/350) | 2800 | 10000 |
| Мастер Гранд 15.30.12 В | 1500 | 3000 | 1200 | ±(3,3+L/380) | ±(3,1+L/380) | ±(2,9+L/380) | 2800 | 10000 |
| Мастер Гранд 15.20.15 А | 1500 | 2000 | 1500 | ±(4,2+L/300) | ±(4,0+L/300) | ±(3,7+L/300) | 2400 | 8500 |
| Мастер Гранд 15.20.15 Б | 1500 | 2000 | 1500 | ±(3,9+L/350) | ±(3,7+L/350) | ±(3,4+L/350) | 2400 | 8500 |
| Мастер Гранд 15.20.15 В | 1500 | 2000 | 1500 | ±(3,6+L/380) | ±(3,4+L/380) | ±(3,2+L/380) | 2400 | 8500 |
| Мастер Гранд 15.25.15 А | 1500 | 2500 | 1500 | ±(4,2+L/300) | ±(4,0+L/300) | ±(3,7+L/300) | 2600 | 10000 |
| Мастер Гранд 15.25.15 Б | 1500 | 2500 | 1500 | ±(3,9+L/350) | ±(3,7+L/350) | ±(3,4+L/350) | 2600 | 10000 |
| Мастер Гранд 15.25.15 В | 1500 | 2500 | 1500 | ±(3,6+L/380) | ±(3,4+L/380) | ±(3,2+L/380) | 2600 | 10000 |
| Мастер Гранд 15.30.15 А | 1500 | 3000 | 1500 | ±(4,2+L/300) | ±(4,0+L/300) | ±(3,7+L/300) | 2800 | 11000 |
| Мастер Гранд 15.30.15 Б | 1500 | 3000 | 1500 | ±(3,9+L/350) | ±(3,7+L/350) | ±(3,4+L/350) | 2800 | 11000 |
| Мастер Гранд 15.30.15 В | 1500 | 3000 | 1500 | ±(3,6+L/380) | ±(3,4+L/380) | ±(3,2+L/380) | 2800 | 11000 |
| Мастер Гранд 18.25.12 А | 1800 | 2500 | 1200 | ±(4,5+L/300) | ±(4,3+L/300) | ±(3,9+L/300) | 3500 | 11800 |
| Мастер Гранд 18.25.12 Б | 1800 | 2500 | 1200 | ±(4,2+L/350) | ±(4,0+L/350) | ±(3,7+L/350) | 3500 | 11800 |
| Мастер Гранд 18.25.12 В | 1800 | 2500 | 1200 | ±(3,9+L/380) | ±(3,7+L/380) | ±(3,5+L/380) | 3500 | 11800 |
| Мастер Гранд 18.30.12 А | 1800 | 3000 | 1200 | ±(4,5+L/300) | ±(4,3+L/300) | ±(3,9+L/300) | 3500 | 13000 |
| Мастер Гранд 18.30.12 Б | 1800 | 3000 | 1200 | ±(4,2+L/350) | ±(4,0+L/350) | ±(3,7+L/350) | 3500 | 13000 |
| Мастер Гранд 18.30.12 В | 1800 | 3000 | 1200 | ±(3,9+L/380) | ±(3,7+L/380) | ±(3,5+L/380) | 3500 | 13000 |
| Мастер Гранд 18.30.12 А | 1800 | 3000 | 1200 | ±(4,5+L/300) | ±(4,3+L/300) | ±(3,9+L/300) | 3500 | 13000 |
| Мастер Гранд 18.30.12 Б | 1800 | 3000 | 1200 | ±(4,2+L/350) | ±(4,0+L/350) | ±(3,7+L/350) | 3500 | 13000 |
| Мастер Гранд 18.30.12 В | 1800 | 3000 | 1200 | ±(3,9+L/380) | ±(3,7+L/380) | ±(3,5+L/380) | 3500 | 13000 |
| Мастер Гранд 18.25.15 А | 1800 | 2500 | 1500 | ±(4,8+L/300) | ±(4,6+L/300) | ±(4,2+L/300) | 3500 | 11800 |
| Мастер Гранд 18.25.15 Б | 1800 | 2500 | 1500 | ±(4,5+L/350) | ±(4,3+L/350) | ±(4,0+L/350) | 3500 | 11800 |
| Мастер Гранд 18.25.15 В | 1800 | 2500 | 1500 | ±(4,2+L/380) | ±(4,0+L/380) | ±(3,8+L/380) | 3500 | 11800 |
| Мастер Гранд 18.30.15 А | 1800 | 3000 | 1500 | ±(4,8+L/300) | ±(4,6+L/300) | ±(4,2+L/300) | 3500 | 13300 |
| Мастер Гранд 18.30.15 Б | 1800 | 3000 | 1500 | ±(4,5+L/350) | ±(4,3+L/350) | ±(4,0+L/350) | 3500 | 13300 |
| Мастер Гранд 18.30.15 В | 1800 | 3000 | 1500 | ±(4,2+L/380) | ±(4,0+L/380) | ±(3,8+L/380) | 3500 | 13300 |
| Мастер Гранд 20.25.12 А | 2000 | 2500 | 1200 | ±(4,8+L/300) | ±(4,6+L/300) | ±(4,2+L/300) | 4000 | 12500 |
| Мастер Гранд 20.25.12 Б | 2000 | 2500 | 1200 | ±(4,5+L/350) | ±(4,3+L/350) | ±(4,0+L/350) | 4000 | 12500 |
| Мастер Гранд 20.25.12 В | 2000 | 2500 | 1200 | ±(4,2+L/380) | ±(4,0+L/380) | ±(3,8+L/380) | 4000 | 12500 |
| Мастер Гранд 20.30.12 А | 2000 | 3000 | 1200 | ±(4,8+L/300) | ±(4,6+L/300) | ±(4,2+L/300) | 4000 | 13900 |
| Мастер Гранд 20.30.12 Б | 2000 | 3000 | 1200 | ±(4,5+L/350) | ±(4,3+L/350) | ±(4,0+L/350) | 4000 | 13900 |
| Мастер Гранд 20.30.12 В | 2000 | 3000 | 1200 | ±(4,2+L/380) | ±(4,0+L/380) | ±(3,8+L/380) | 4000 | 13900 |
| Мастер Гранд 20.25.15 А | 2000 | 2500 | 1500 | ±(5,0+L/300) | ±(4,8+L/300) | ±(4,4+L/300) | 4000 | 12500 |
| Мастер Гранд 20.25.15 Б | 2000 | 2500 | 1500 | ±(4,7+L/350) | ±(4,5+L/350) | ±(4,2+L/350) | 4000 | 12500 |
| Мастер Гранд 20.25.15 В | 2000 | 2500 | 1500 | ±(4,4+L/380) | ±(4,2+L/380) | ±(4,0+L/380) | 4000 | 12500 |
| Мастер Гранд 20.30.15 А | 2000 | 3000 | 1500 | ±(5,0+L/300) | ±(4,8+L/300) | ±(4,4+L/300) | 4000 | 14200 |
| Мастер Гранд 20.30.15 Б | 2000 | 3000 | 1500 | ±(4,7+L/350) | ±(4,5+L/350) | ±(4,2+L/350) | 4000 | 14200 |
| Мастер Гранд 20.30.15 В | 2000 | 3000 | 1500 | ±(4,4+L/380) | ±(4,2+L/380) | ±(4,0+L/380) | 4000 | 14200 |
| Мастер Гранд 20.40.15 А | 2000 | 4000 | 1500 | ±(5,0+L/300) | ±(4,8+L/300) | ±(4,4+L/300) | 4000 | 20500 |
| Мастер Гранд 20.40.15 Б | 2000 | 4000 | 1500 | ±(4,7+L/350) | ±(4,5+L/350) | ±(4,2+L/350) | 4000 | 20500 |
| Мастер Гранд 20.40.15 В | 2000 | 4000 | 1500 | ±(4,4+L/380) | ±(4,2+L/380) | ±(4,0+L/380) | 4000 | 20500 |
Преимущества:
• Оборудование внесено в Государственный реестр средств измерений Российской Федерации.
Обладает всеми преимуществами КИМ Мастер Эксперт, к которым добавлены:
• Возможность проведения высокоточных измерений крупногабаритных деталей с размерами в плоскости XY более 1 м и массой до 4000 кг.
• Возможность работы с внешним поворотным столом.
Комплектация:
Стандартная комплектация:
• Машина координатно-измерительная Мастер
• Программное обеспечение Rational DMIS (Calypso – по запросу)
• Техническая документация (руководство по эксплуатации, технические условия и др.)
• Система управления (джойстик, контроллер, усилитель сервопривода)
• Измерительная головка Renishaw
• Измерительный датчик с модулем (в зависимости от точности)
• Набор стилусов и магазин смены стилусов
• Калибровочный шар диаметром 25 мм с фиксатором
• Персональная компьютерная система и принтер
• Компрессор с осушителем
• Стабилизатор
Дополнительная комплектация (по запросу):
• Дополнительные сканирующие модули (в зависимости от длины щупов)
• Набор крепёжной оснастки
• Дополнительный набор стилусов и переходники к ним
• Источник бесперебойного питания
Дополнительная информация:
• Оборудование внесено в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
