При сканировании с высокой скоростью рекомендуется использовать сетку из перекрестных синих лазерных линий: 11×11 (для ЭлетСкан М) и 13×13 (для ЭлетСкан М2). В режиме высокоточного сканирования проецируются 7 параллельных линий синего лазера. Для сканирования глубоких отверстий и мертвых углов предназначена одиночная лазерная линия. Кроме того, сканеры ЭлетСкан М и ЭлетСкан М2 оснащены встроенной системой фотограмметрии - для сканирования крупных объектов с диагональю до 10 метров. Этот режим позволяет минимизировать накопленную погрешность.

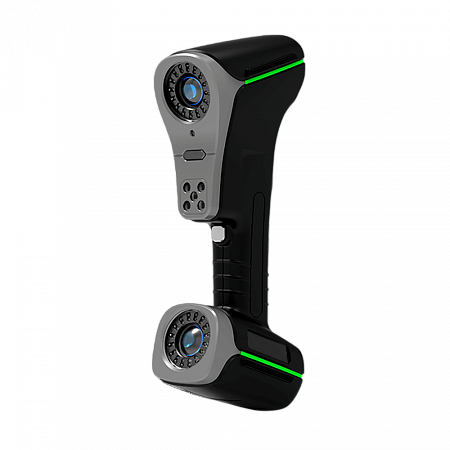

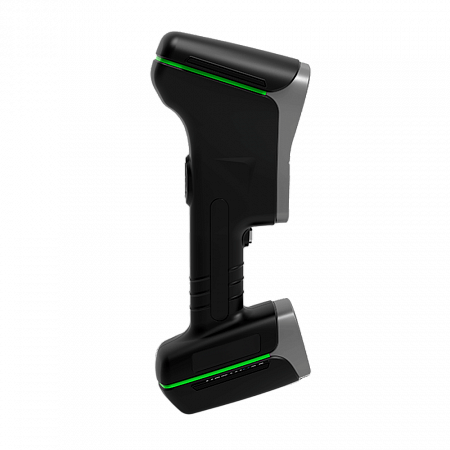

Конструктивно приборы состоят из лазерных излучателей и двух камер, помещённых в корпус специальной формы, а также соединительного кабеля для подключения к персональному компьютеру и источнику питания. На корпусе приборов с тыльной стороны располагаются четыре многофункциональных клавиши, позволяющие запустить или остановить процесс сканирования, выбрать масштаб отображения сканируемого объекта в программе обработки, а также разъём для подключения кабеля соединения с персональным компьютером. В верхней и нижней частях приборов располагаются световые индикаторы, предназначенные для помощи оператору с определением фокусного расстояния. С фронтальной стороны расположены лазерные излучатели, камеры и кнопка проведения измерений.
Лазерные 3D-сканеры ЭлетСкан М | ЭлетСкан М2 могут быть оснащены портативной КИМ для контактных измерений, позволяющей получать корректные трёхмерные данные при сканировании отверстий, плоскостей, кромок и т. д., а также готовы к интеграции с роботами-манипуляторами для автоматизированных измерений и контроля, что позволяет использовать такую систему для потоковой работы на конвейерах.
Лазерные 3D-сканеры предназначены для экспертов, работающих в области обратного проектирования и контроля изделий. Они применимы в самых разных сферах – авиационно-космической отрасли, автомобилестроении, машиностроении, нефтегазовой промышленности и других областях, где необходимо универсальное цифровое 3D решение для выполнения точного измерения.
Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.
Метрологические и технические характеристики:
|
Характеристика |
Значение |
|
|
ЭлетСкан М |
ЭлетСкан М2 |
|
|
Стандартный режим работы (синий диапазон спектра), количество линий |
11×11 |
13×13 |
|
Режим сканирования отверстий (синий диапазона спектра), количество линий |
1 |
|
|
Режим сканирования с высоким разрешением (синий диапазона спектра), количество параллельных линий |
7 |
|
|
Режим работы в инфракрасном диапазоне спектра, количество параллельных линий |
11 |
|
|
Скорость сканирования, измерений в секунду |
до 1 350 000 |
до 1 650 000 |
|
Область сканирования, мм |
до 1440×860 |
|
|
Расстояние до объекта, мм |
300 |
|
|
Глубина резкости, мм |
925 |
|
|
Разрешающая способность, мм |
0,01 |
|
|
Система фотограмметрии: область сканирования, мм глубина резкости, мм |
|
|
|
Диапазон измерений геометрических размеров объектов, мм |
10 - 5000 |
|
|
Диапазон измерений геометрических размеров объектов при проведении измерений со встроенной системой фотограмметрии или с устройством MSCAN, мм |
10 - 10000 |
|
|
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм |
±(0,015+0,025∙L1)) |
|
|
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов при проведении измерений со встроенной системой фотограмметрии, мм |
±(0,015+0,020∙L1)) |
|
|
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов при проведении измерений с устройством MSCAN, мм |
±(0,015+0,010∙L1)) |
|
|
Габаритные размеры (Д×Ш×В), мм, не более |
325×133×84 |
|
|
Масса, кг, не более |
1,35 |
|
|
Напряжение питания от источника постоянного тока, В |
24 |
|
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % |
|
|
|
Лазерный класс |
класс II (безопасный для глаз) |
|
|
Режим интерфейса |
USB 3.0 |
|
|
Выходные форматы |
stl, ply, obj, igs, stp, wrl, xyz, dae, fbx, ma, asc или индивидуальные |
|
|
1) L – длина объекта в метрах |
||
Особенности и преимущества:
• В лазерные 3D-сканеры ЭлетСкан М | ЭлетСкан М2 внедрена технология инфракрасного лазерного сканирования, используемая в режиме сканирования большой площади. В данном режиме предельная область сканирования достигает 1440×860 мм, что позволяет с лёгкостью проводить точные измерения крупногабаритных объектов.
• Комбинация высокой скорости сканирования, детализации, точности, размеров области сканирования и глубины резкости 3D-сканеров ЭлетСкан М | ЭлетСкан М2 существенно оптимизируют рабочие процессы трёхмерных измерений.
• Свободное переключение режимов сканирования позволяет удовлетворить широкий круг потребностей в измерениях и 3D-моделировании.
• В режиме тонкого сканирования 3D-сканеры ЭлетСкан М | ЭлетСкан М2 позволяют точно получать полные данные о поверхности сложных предметов и легко захватывать каждую деталь.
• В режиме сканирования глубокого отверстия единым синим лазером 3D-сканеры ЭлетСкан М | ЭлетСкан М2 максимально точно и быстро захватывают 3D-данные о позиции глубокого отверстия и мёртвого угла.
• Встроенная система фотограмметрии для уменьшения накопленной погрешности при сканировании крупных объектов до 10 метров по диагонали.
• Могут быть оснащены портативной КИМ для контактных измерений, позволяющей получать корректные трёхмерные данные при сканировании отверстий, плоскостей, кромок и т.д.
• Готовы к интеграции с роботами-манипуляторами для автоматизированных измерений и контроля, что позволяет использовать такую систему для потоковой работы на конвейерах.
• Имеют интуитивно понятный интерфейс, что облегчает их использование и широкий функционал, позволяющий выполнять различные типы измерений: измерение труб, поиск деформаций, создание цветовых карт отклонений и др.
• Управление и сканирование любого объекта одной рукой. Многофункциональные кнопки позволяют в любое время переключаться между различными режимами. Работа одной рукой обеспечивает гибкость измерений, а эргономичный дизайн делает его удобным в использовании.
Комплектация:
Стандартная комплектация:
• Лазерный 3D-сканер ЭлетСкан М | ЭлетСкан М2
• Калибровочная пластина
• Соединительный кабель
• Блок питания постоянного тока
• Комплект специальных меток
• USB накопитель с ПО
• USB-электронный ключ для ПО
• Техническая документация (руководство по эксплуатации, паспорт)
• Кейс для транспортировки.
Дополнительная комплектация (по запросу).
Дополнительная информация:
• Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
