Имеет три режима сканирования: 26 голубых лазерных скрещенных линий для быстрого сканирования больших объектов, 7 параллельных лазерных линий для точного сканирования мелких деталей, 1 лазерная линия для сканирования отверстий и углублений, а также встроенную систему фотограмметрии.

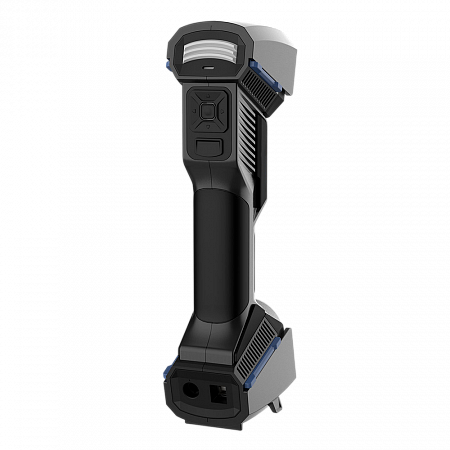

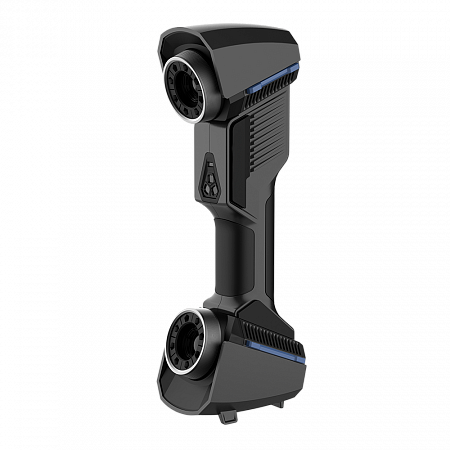

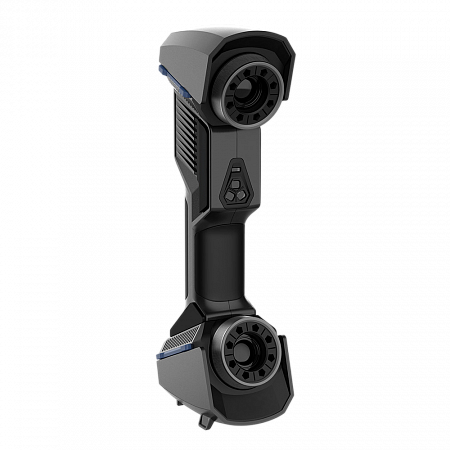

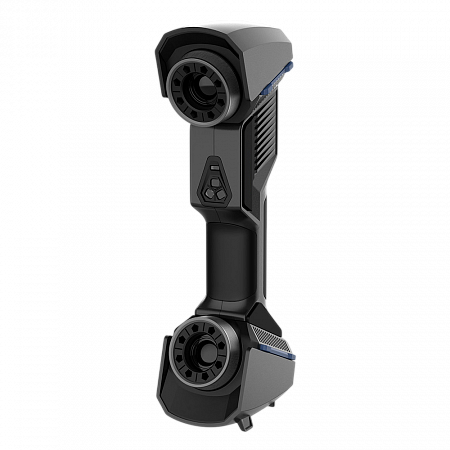

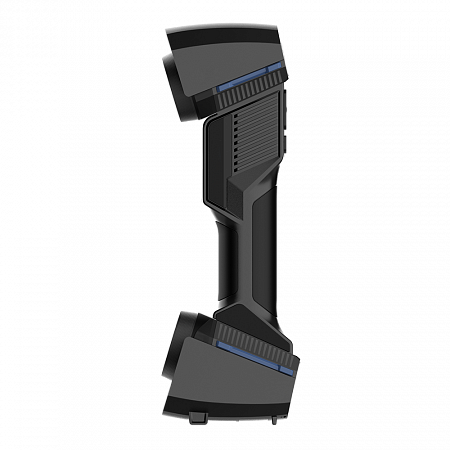

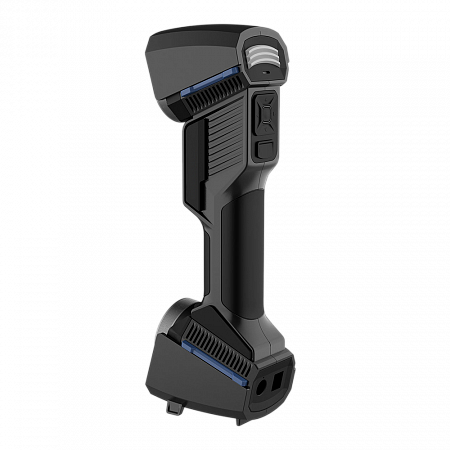

Конструктивно лазерный 3D-сканер ЭлетСкан UE PRO состоит из лазерных излучателей и камер, помещённых в корпус специальной формы, а также соединительного кабеля для подключения к персональному компьютеру и источнику питания. На корпусе прибора с тыльной стороны располагаются многофункциональные клавиши, позволяющие запускать и останавливать процесс сканирования, изменить режим работы, настройки сканирования, масштаб отображения сканируемого объекта в программе обработки. В верхней части располагается световой индикатор, предназначенный для помощи оператору с определением оптимального расстояния до объекта сканирования. В нижней части прибора располагаются разъёмы для подключения кабелей передачи данных и питания. С фронтальной стороны расположены лазерные излучатели и камеры.
Лазерный 3D-сканер ЭлетСкан UE PRO подходит для широкого спектра применений благодаря интегрированному фотограмметрическому модулю, включая реверс-инжиниринг, 3D-печать, контроль геометрии и т.д.
Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.
Метрологические и технические характеристики:
|
Характеристика |
Значение |
|
ЭлетСкан UE PRO |
|
|
Стандартный режим работы (синий диапазон спектра), количество линий |
13×13 |
|
Режим сканирования отверстий (синий диапазон спектра), количество линий |
1 |
|
Режим сканирования с высоким разрешением (синий диапазон спектра), количество параллельных линий |
7 |
|
Скорость сканирования, измерений в секунду |
до 1 850 000 |
|
Область сканирования, мм |
до 600×550 |
|
Расстояние до объекта, мм: быстрое сканирование лазерное сканирование |
|
|
Глубина резкости, мм |
170 ~ 680 |
|
Разрешающая способность, мм |
до 0,02 |
|
Система фотограмметрии |
есть |
|
Диапазон измерений геометрических размеров объектов, мм |
10 - 8000 |
|
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм |
±(0,020+0,025∙L1)) |
|
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов при проведении измерений с устройством DigiMetric, мм |
±(0,020+0,010∙L1)) |
|
Габаритные размеры (Д×Ш×В), мм, не более |
298×104×75 |
|
Масса, г, не более |
840 |
| Напряжение питания от источника постоянного тока, В |
12 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % |
|
|
Лазерный класс |
класс II (безопасный для глаз) |
|
Режим интерфейса |
USB 3.0 |
|
Выходные форматы |
stl, obj, ply, asc, xyz и др. |
|
1) L – длина объекта в метрах |
|
Особенности и преимущества:
• Включает в себя высокую точность метрологического класса, тем самым обеспечивает стабильность и высокие результаты детализации.
• Упрощает процесс создания точной 3D-модели физического объекта и позволяет получить информацию о его форме и размерах значительно быстрее, чем при ручном измерении.
• Три режима сканирования: быстрое сканирование крупных объектов (26 перекрёстных лазерных линий), точное сканирование мелких деталей (7 параллельных лазерных линий), сканирование отверстий и углублений (1 лазерная линия).
• Встроенная функция фотограмметрии не требует применения кодированных целей, быстро фиксирует пространственное положение.
• Высокая скорость сбора данных – до 1 850 000 точек в секунду.
• Эффективный процесс сканирования за счёт поддержки чёрных и отражающих поверхностей.
• Благодаря камерам с высоким разрешением позволяет сканировать сложные объекты с прекрасной детализацией.
• Интуитивно понятное программное обеспечение с широким набором автоматизированных инструментов, обеспечивающих плавную и простую работу. Данные сканирования можно импортировать во все основные программы для 3D-контроля и проектирования.
• Встроенный индикатор расстояния и удобные кнопки для навигации.

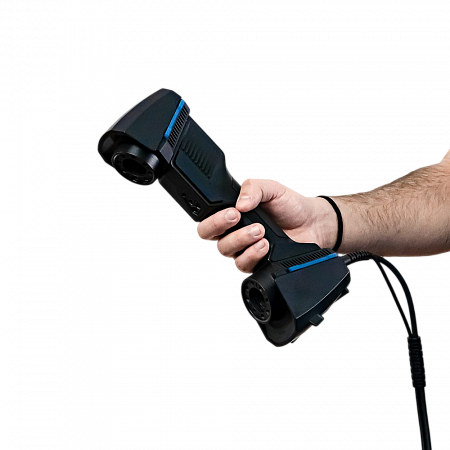

• Эргономичный дизайн, малый вес, удобство в эксплуатации.
Комплектация:
Стандартная комплектация:
• Лазерный 3D-сканер ЭлетСкан UE PRO
• Калибровочная пластина
• Соединительный кабель
• Блок питания постоянного тока
• Комплект специальных меток
• USB накопитель с ПО
• Техническая документация (руководство по эксплуатации, паспорт)
• Кейс для транспортировки.
Дополнительная комплектация (по запросу).
Дополнительная информация:
• Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
