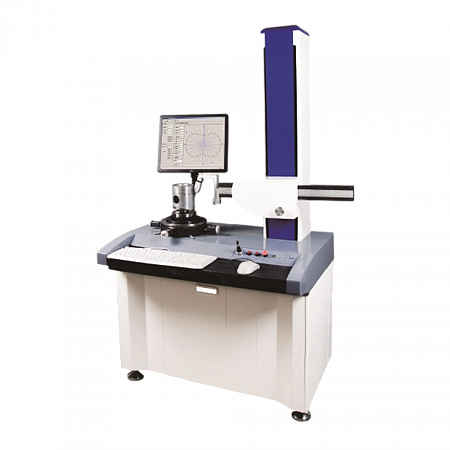

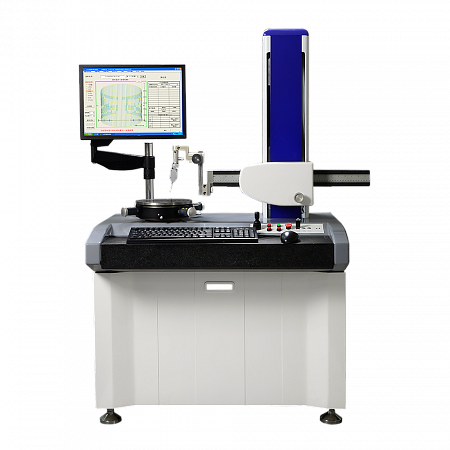

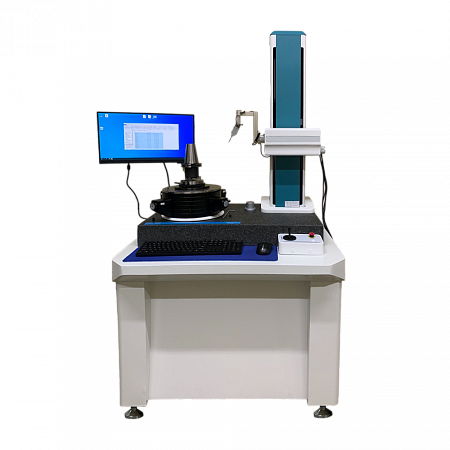

Приборы NOVA TOR предназначены для измерений отклонений формы и расположения поверхностей вращения. Приборы состоят из механической части, электронного блока, монитора с персональным компьютером и программным обеспечением. Механическая часть включает в свой состав: шпиндель с рабочим столом для вращения, установки, центрирования и выравнивания контролируемой детали; датчик с щупом, механизм крепления и перемещения по оси X со шкалой (пиноль), колонну со шкалой по оси Z, для обеспечения перемещения датчика по вертикали и горизонтали. Датчик преобразует геометрические отклонения формы поверхности в изменения электрического сигнала, пропорциональные линейным перемещениям щупа. Электронный блок осуществляет обработку электрических сигналов, поступающих с датчика, исполняет функции управления механическими элементами (шпинделем, перемещениями датчика). Компьютер позволяет провести расчёт параметров, сохранить или отобразить протокол результатов измерений с возможностью вывода на монитор. Форма представления информации может быть различна: в виде графиков в полярных и декартовых координатах, таблиц, протоколов.

Приборы NOVA TOR имеют 15 модификаций: NOVA TOR 30, NOVA TOR 65, NOVA TOR 95, NOVA TOR CA, NOVA TOR 1000, NOVA TOR 3000, NOVA TOR 5000, NOVA TOR 2000C, NOVA TOR 2000D, NOVA TOR 2600, NOVA TOR 1000L, NOVA TOR 2000L, NOVA TOR 3000L, NOVA TOR 400, NOVA TOR 500, которые различаются визуально, метрологическими и техническими характеристиками, а также набором измеряемых параметров.


NOVA TOR 30 NOVA TOR 65 NOVA TOR 95	NOVA TOR 1000 NOVA TOR 3000 NOVA TOR 5000	NOVA TOR 2000C NOVA TOR 2000D NOVA TOR 2600

NOVA TOR CA	NOVA TOR 1000L NOVA TOR 2000L NOVA TOR 3000L	NOVA TOR 400 NOVA TOR 500

Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.

Метрологические характеристики:

Метрологические характеристики приборов NOVA TOR 30, NOVA TOR 65, NOVA TOR 95

Наименование	Значение
	NOVA TOR 30	NOVA TOR 65	NOVA TOR 95
Диапазон измерений отклонений от круглости, мкм	±500	±500	±500
Пределы допускаемой абсолютной радиальной погрешности шпинделя, мкм	±(0,025+0,0005×H¹⁾)	±(0,015+0,0004×H¹⁾)	±(0,0125+0,0004×H¹⁾)
Пределы допускаемой абсолютной осевой погрешности шпинделя, мкм	±(0,025+0,0006×R²⁾)	±(0,0125+0,0004×R²⁾)	±(0,02+0,0004×R²⁾)
Допускаемое отклонение от прямолинейности по оси Z, мкм/мм	1,5/300	2,0/400	2,5/500
Пределы допускаемой относительной погрешности измерений отклонений от круглости, %	±3	±3	±3
¹⁾ H – расстояние от поверхности рабочего стола, мм ²⁾ R – расстояние от центра вращения шпинделя, мм

Метрологические характеристики приборов NOVA TOR 1000, NOVA TOR 3000, NOVA TOR 5000

Наименование	Значение
	NOVA TOR 1000	NOVA TOR 3000	NOVA TOR 5000
Диапазон измерений отклонений от круглости, мкм	±500	±500	±500
Пределы допускаемой абсолютной радиальной погрешности шпинделя, мкм	±(0,025+0,0005×H¹⁾)	±(0,025+0,0004×H¹⁾)	±(0,035+0,0004×H¹⁾)
Пределы допускаемой абсолютной осевой погрешности шпинделя, мкм	±(0,025+0,0006×R²⁾)	±(0,025+0,0006×R²⁾)	±(0,03+0,0004×R²⁾)
Пределы допускаемой относительной погрешности измерений отклонений от круглости, %	±3	±3	±3
¹⁾ H – расстояние от поверхности рабочего стола, мм ²⁾ R – расстояние от центра вращения шпинделя, мм

Метрологические характеристики приборов NOVA TOR 2000С, NOVA TOR 2000D, NOVA TOR 2600

Наименование	Значение
	NOVA TOR 2000C	NOVA TOR 2000D	NOVA TOR 2600
Диапазон измерений отклонений от круглости, мкм	±30	±30	±30
Пределы допускаемой абсолютной радиальной погрешности шпинделя, мкм	±(0,025+3H¹⁾/10000)	±(0,0125+3H¹⁾/10000)	±(0,035+0,0004×H¹⁾)
Пределы допускаемой абсолютной осевой погрешности шпинделя, мкм	±(0,025+3R¹⁾/10000)	±(0,0125+3R¹⁾/10000)	±(0,035+0,0004×R¹⁾)
Пределы допускаемой относительной погрешности измерений отклонений от круглости, %	±3	±3	±3
¹⁾ H – расстояние от поверхности рабочего стола, мм ²⁾ R – расстояние от центра вращения шпинделя, мм

Метрологические характеристики прибора NOVA TOR CA

Наименование	Значение
	NOVA TOR CA
Диапазон измерений отклонений от круглости, мкм	±500
Пределы допускаемой абсолютной радиальной погрешности шпинделя, мкм	±(0,0125+0,0003×H¹⁾)
Пределы допускаемой абсолютной осевой погрешности шпинделя, мкм	±(0,02+0,0004×R²⁾)
Допускаемое отклонение от прямолинейности по оси Z, мкм/мм	2,0/500
Пределы допускаемой относительной погрешности измерений отклонений от круглости, %	±3
¹⁾ H – расстояние от поверхности рабочего стола, мм ²⁾ R – расстояние от центра вращения шпинделя, мм

Метрологические характеристики приборов NOVA TOR 1000L, NOVA TOR 2000L, NOVA TOR 3000L

Наименование	Значение
	NOVA TOR 1000L	NOVA TOR 2000L	NOVA TOR 3000L
Диапазон измерений линейных размеров по оси Z, мм	0 - 450	0 - 850	0 - 1200
Диапазон измерений линейных размеров по оси X, мм	0 - 22	25 - 120	0 - 120
Диапазон измерений отклонений от круглости, мкм	0,08	0,08	0,08
Пределы допускаемой относительной погрешности измерений отклонений от круглости, %	±3	±3	±3
Пределы допускаемой абсолютной погрешности угла поворота, ''	±18	±18	±5
¹⁾ H – расстояние от поверхности рабочего стола, мм ²⁾ R – расстояние от центра вращения шпинделя, мм

Метрологические характеристики приборов NOVA TOR 400, NOVA TOR 500

Наименование	Значение
	NOVA TOR 400	NOVA TOR 500
Диапазон измерений отклонений от круглости, мкм	±500	±500
Пределы допускаемой абсолютной радиальной погрешности шпинделя, мкм	±(0,025+0,0005×H¹⁾)	±(0,0125+0,0003×H¹⁾)
Пределы допускаемой абсолютной осевой погрешности шпинделя, мкм	±(0,025+0,0006×R²⁾)	±(0,02+0,0004×R²⁾)
Допускаемое отклонение от прямолинейности по оси Z, мкм/мм	0,5/100	0,5/100
Пределы допускаемой относительной погрешности измерений отклонений от круглости, %	±3	±3
¹⁾ H – расстояние от поверхности рабочего стола, мм ²⁾ R – расстояние от центра вращения шпинделя, мм

Технические характеристики:

Технические характеристики приборов NOVA TOR 30, NOVA TOR 65, NOVA TOR 95, NOVA TOR CA

Наименование	Значение
	NOVA TOR 30	NOVA TOR 65	NOVA TOR 95	NOVA TOR CA
Диапазон перемещений по оси Z, мм	0 - 300	0 - 400	0 - 500	0 - 550
Диапазон перемещений по оси Х, мм	0 - 250	0 - 250	0 - 270	0 - 270
Диаметр рабочего стола, мм	150	200	200	280
Диапазон центрирования стола, мм	±3	±3	±3	±2
Диапазон нивелирования стола, °	±1	±1	±1	±1
Максимальный диаметр измеряемой детали, мм	520	620	620	620
Максимальный измеряемый диаметр детали, мм	320	420	420	500
Максимальная масса измеряемой детали, кг	25	40	60	80
Разрешающая способность по оси Z, мкм	0,05; 0,1; 0,5; 1,0	0,05; 0,1; 0,5; 1,0	0,05; 0,1; 0,5; 1,0	0,05; 0,1; 0,5; 1,0
Разрешающая способность по оси Х, мкм	0,05; 0,1; 0,5; 1,0	0,05; 0,1; 0,5; 1,0	0,05; 0,1; 0,5; 1,0	0,05; 0,1; 0,5; 1,0
Габаритные размеры, мм, не более длина ширина высота	920 760 1680	920 760 1880	920 760 1880	920 760 1880
Масса, кг, не более	310	340	350	360

Технические характеристики приборов NOVA TOR 1000, NOVA TOR 3000, NOVA TOR 5000, NOVA TOR 400, NOVA TOR 500

Наименование	Значение
	NOVA TOR 1000	NOVA TOR 3000	NOVA TOR 5000	NOVA TOR 400	NOVA TOR 500
Диапазон перемещений по оси Z, мм	0 - 350	0 - 500	0 - 500	0 - 400	0 - 400
Диапазон перемещений по оси Х, мм	0 - 250	0 - 270	0 - 270	0 - 200	0 - 270
Диаметр рабочего стола, мм	150	200	300	200	200
Диапазон центрирования стола, мм	±3	±3	±3	±2	±2
Диапазон нивелирования стола, °	±1	±1	±1	±1	±1
Максимальный диаметр измеряемой детали, мм	520	620	620	300	380
Максимальный измеряемый диаметр детали, мм	320	420	420	220	300
Максимальная масса измеряемой детали, кг	30	50	80	50	100
Габаритные размеры, мм, не более длина ширина высота	920 760 1680	920 760 1880	920 760 1880	780 640 1200	780 640 1410
Масса, кг, не более	260	280	300	210	240

Технические характеристики приборов NOVA TOR 2000С, NOVA TOR 2000D, NOVA TOR 2600, NOVA TOR 1000L, NOVA TOR 2000L, NOVA TOR 3000L

Наименование	Значение
	NOVA TOR 2000C	NOVA TOR 2000D	NOVA TOR 2600	NOVA TOR 1000L	NOVA TOR 2000L	NOVA TOR 3000L
Диапазон перемещений по оси Z, мм	350	350	560	-	-	-
Диапазон перемещений по оси Х, мм	100	100	260	-	-	-
Диаметр рабочего стола, мм	140	260	260	140	200	200
Максимальный диаметр измеряемой детали, мм	300	300	380	170	170	170
Максимальный измеряемый диаметр детали, мм	220	220	300	160	160	160
Максимальная масса измеряемой детали, кг	15	30	30	20	40	40
Габаритные размеры, мм, не более длина ширина высота	780 640 1200	780 640 1200	780 640 1410	900 600 2150	900 600 2150	900 600 2350
Масса, кг, не более	210	210	240	480	500	800

Комплектация:

Стандартная комплектация:
• Прибор для измерений и отклонений формы и расположения поверхностей вращения NOVA TOR
• Стандартный щуп для измерений отклонений формы (в зависимости от модификации)
• Программное обеспечение (в зависимости от модификации)
• Набор для калибровки щупов
• Техническая документация (руководство по эксплуатации, технические условия и др.)
• Персональная компьютерная система

Дополнительная комплектация (по запросу):
• Комплект зажимных приспособлений
• Дополнительная щуповая система
• Комплект запасных частей и расходных материалов
• Аксессуары для монтажа и регулировки
• Источник бесперебойного питания

Дополнительная информация:

• Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
