Зубоизмерительные машины ZIM

Зубоизмерительные машины ZIM разработаны для выявления, анализа и оценки различных параметров зубчатых колес, инструментов для обработки зубчатых колес, червячных передач и т.д. ЗИМ состоят из гранитной станины, на которой расположены вертикальная колонна с установленной на ней контактной измерительной головкой, поворотного стола для установки и вращения измеряемой детали и персонального компьютера. Перед началом измерений можно задать класс точности зубчатого колеса. При этом допускаемые отклонения параметров определяются автоматически. Результаты измерений отображаются непосредственно в линейных величинах.

Зубоизмерительные машины ZIM выпускаются в 8 исполнениях, которые отличаются диапазонами измерений, габаритными размерами и массой: ZIM 260, ZIM 400, ZIM 650, ZIM 800, ZIM 1000, ZIM 1500, ZIM 1500М, ZIM 3000. ZIM 1500М характеризуется наличием пневматической системы.

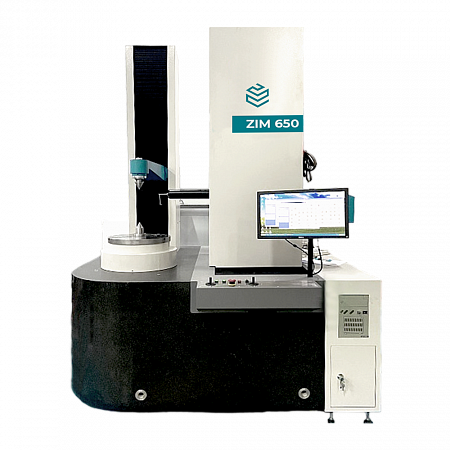

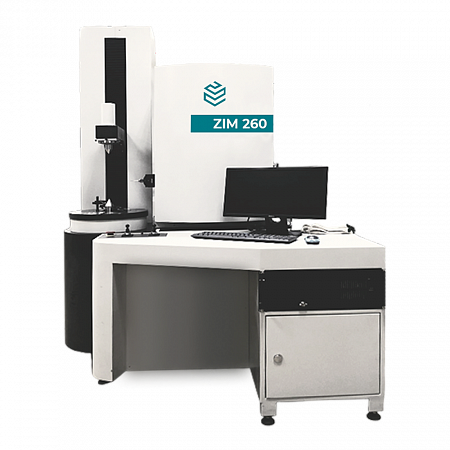

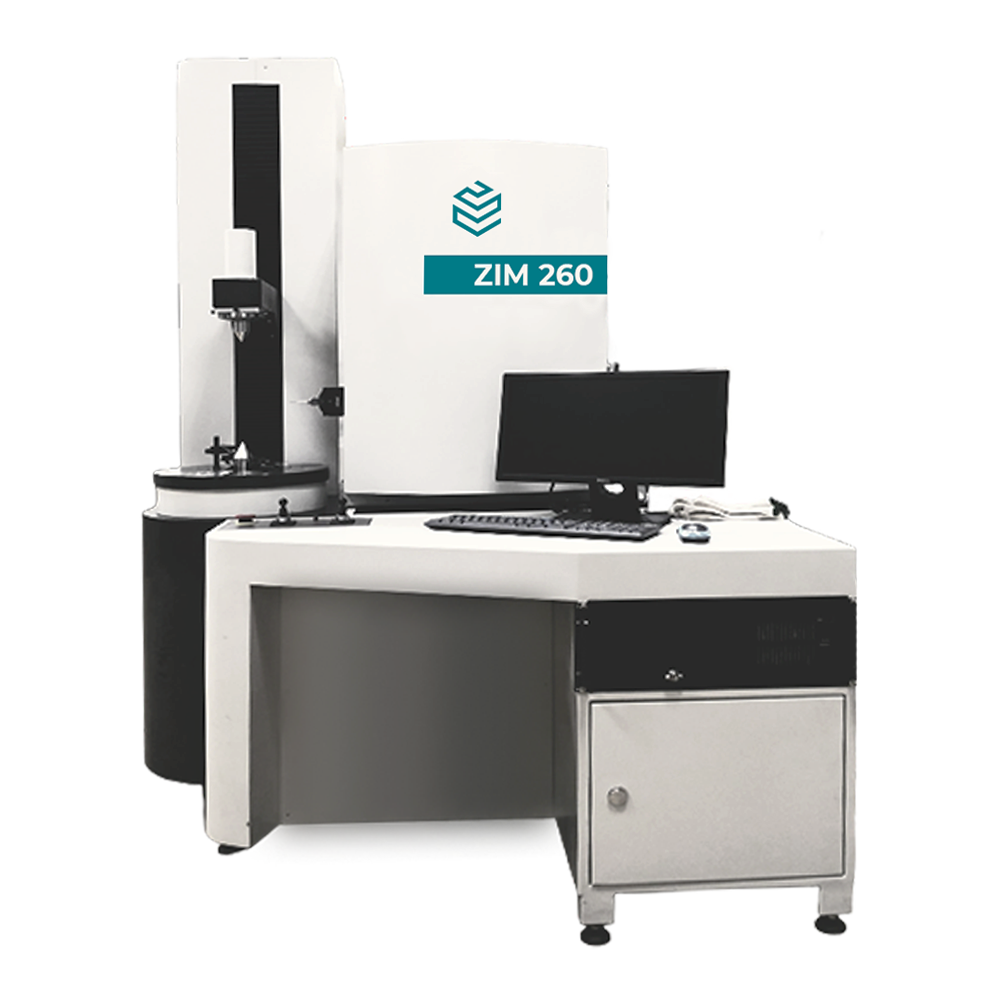

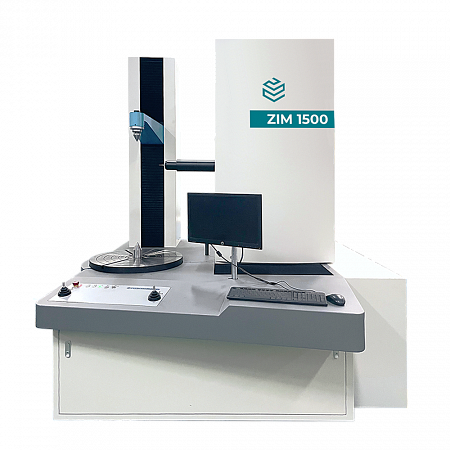

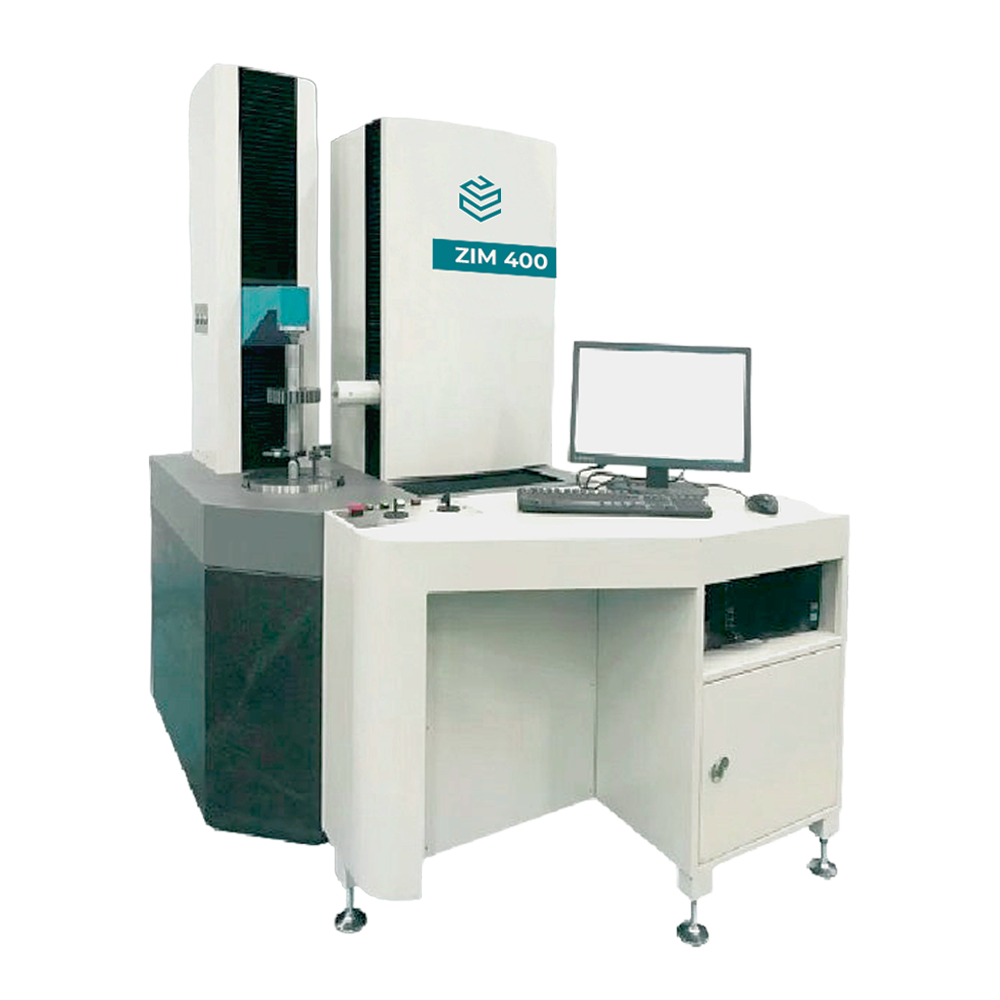

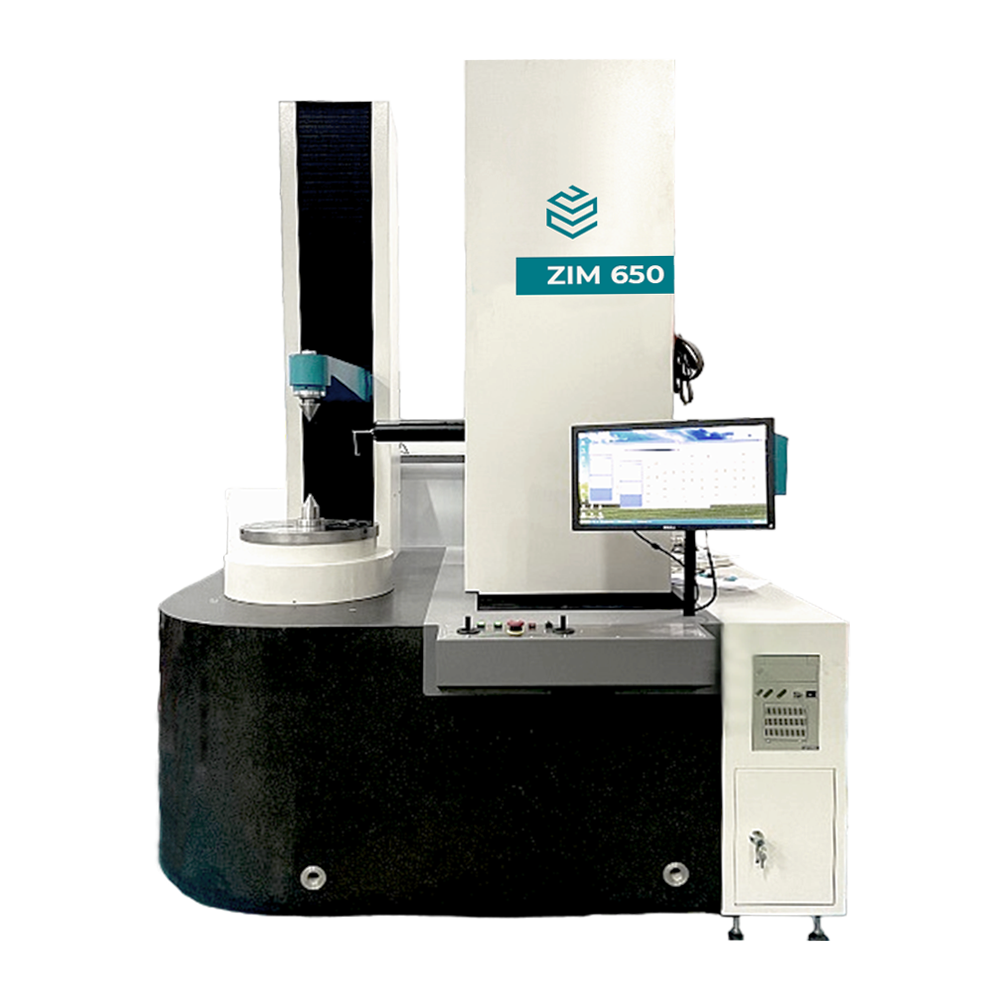

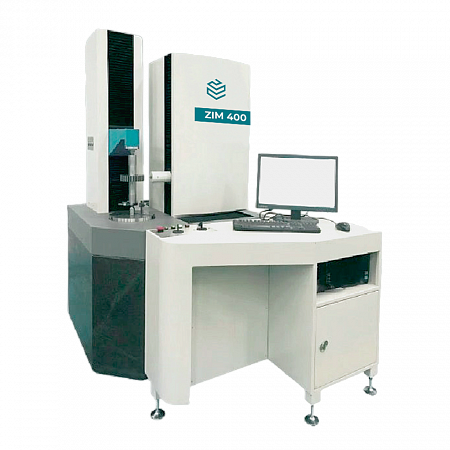

ZIM 260	ZIM 400	ZIM 650

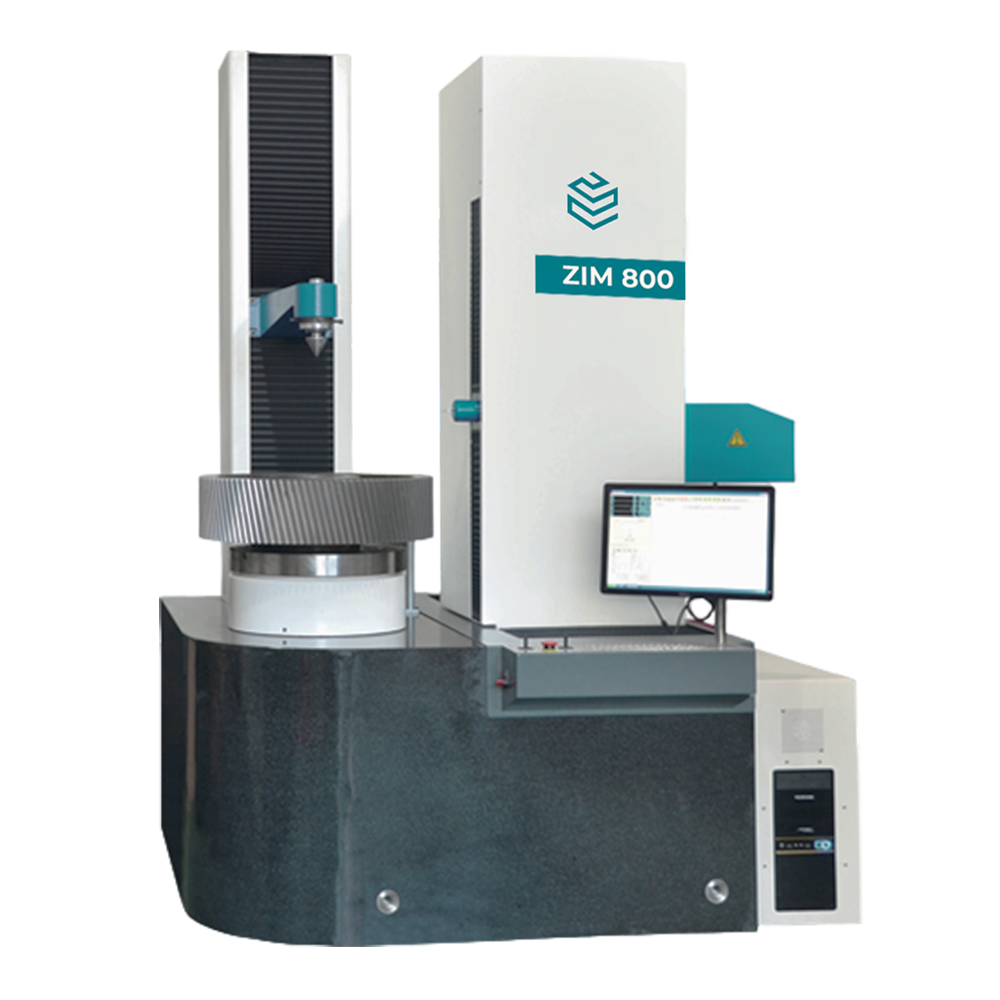

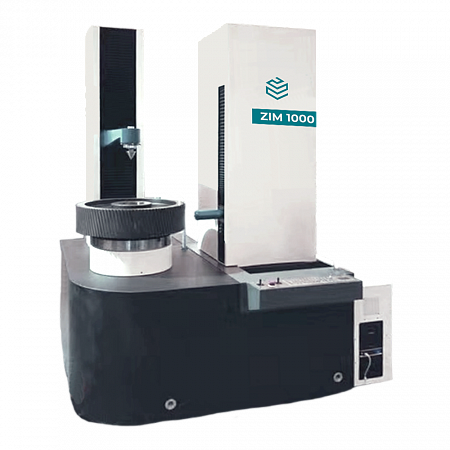

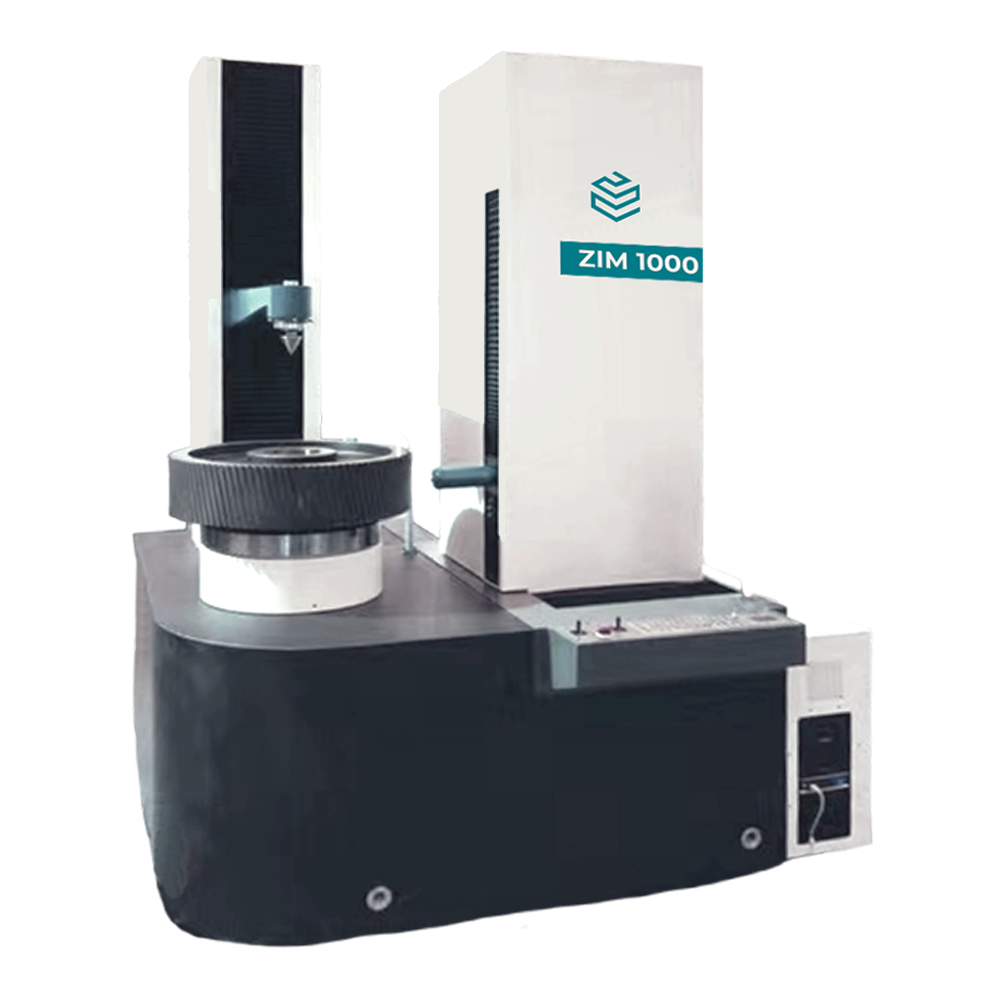

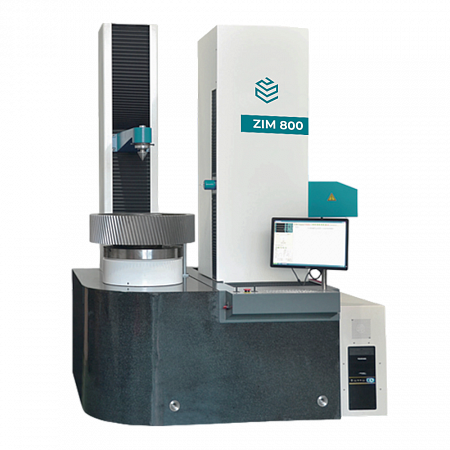

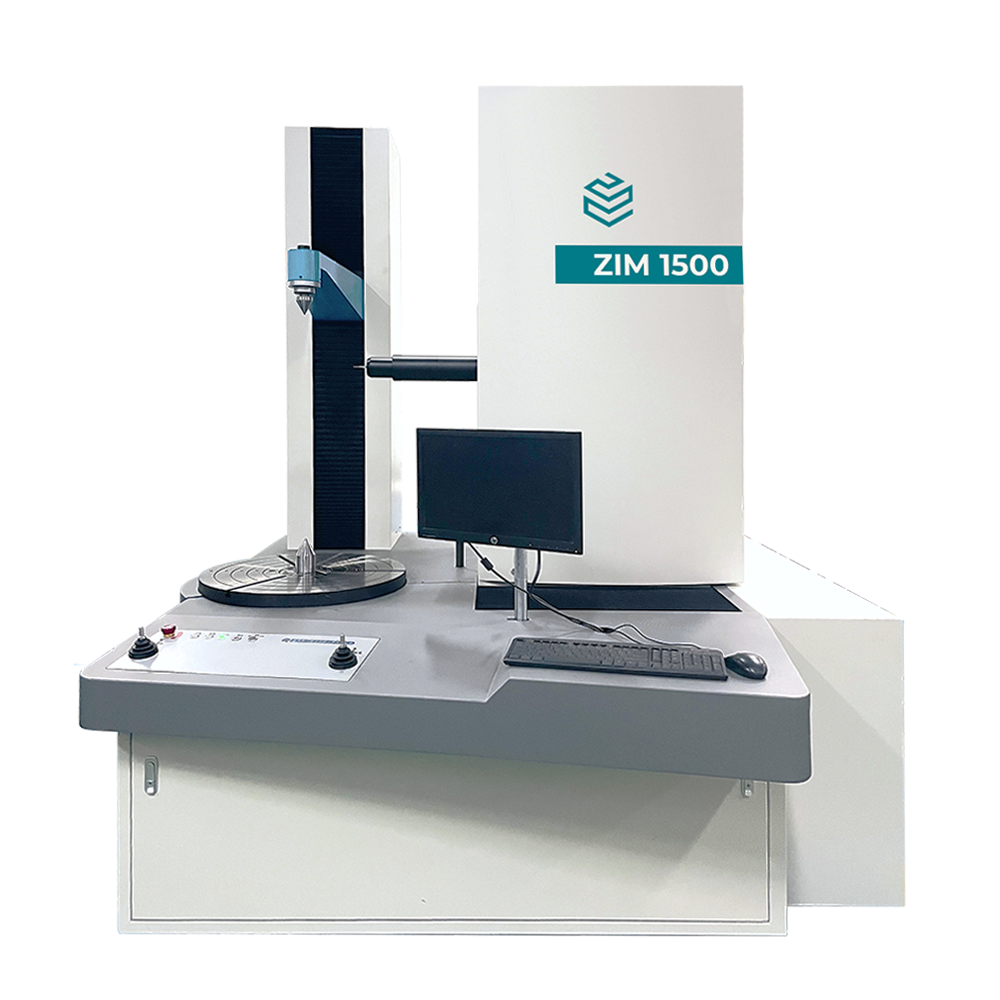

ZIM 800	ZIM 1000	ZIM 1500

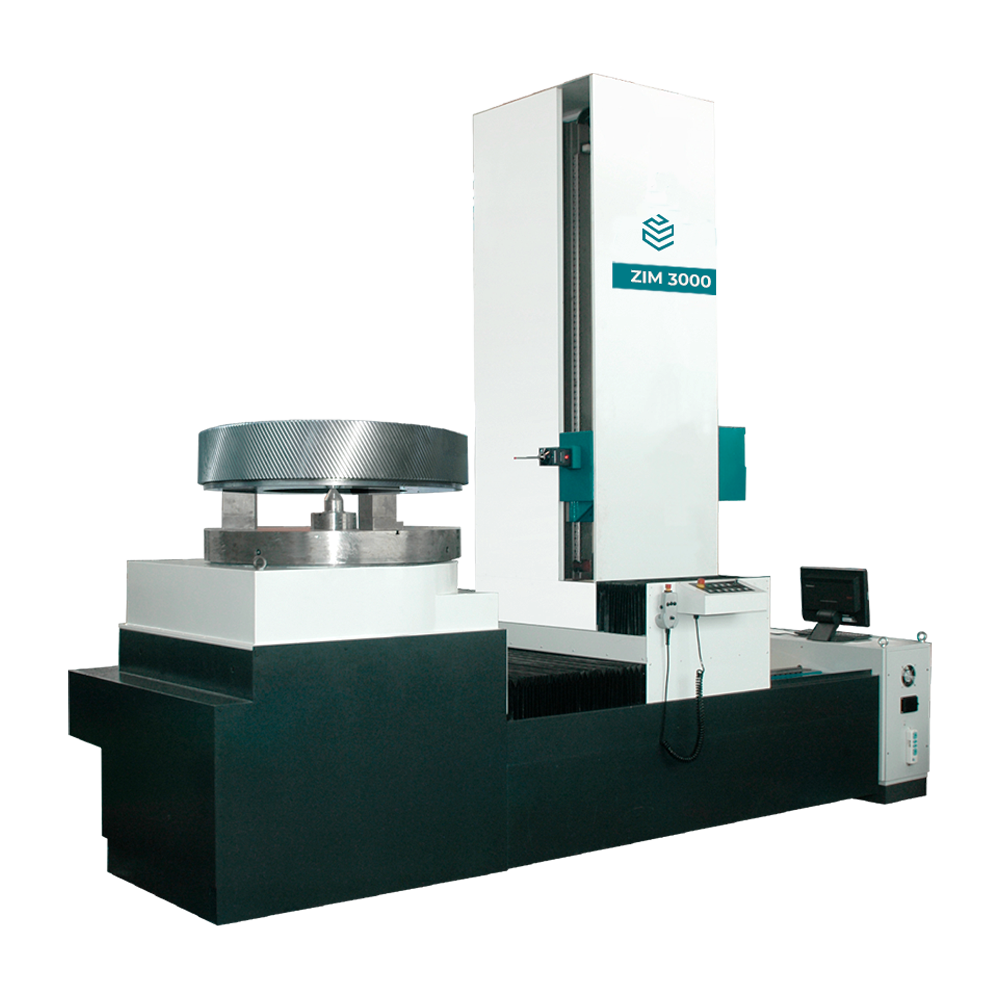

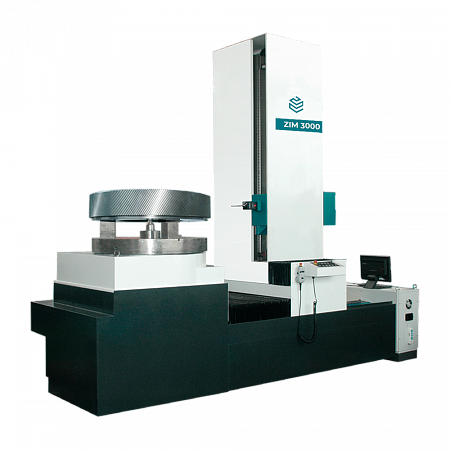

ZIM 3000

Зубоизмерительные машины ZIM внесены в Государственный реестр средств измерений Российской Федерации - Регистрационный № 94504-25.

Метрологические и технические характеристики:

Наименование	Значение
	ZIM 260	ZIM 400	ZIM 650	ZIM 800	ZIM 1000	ZIM 1500	ZIM 1500M	ZIM 3000
Пределы допускаемой абсолютной погрешности при измерении эвольвентного профиля Fa с измерительным датчиком SP600Q, мкм	±2,0			±3,0
Пределы допускаемой абсолютной погрешности при измерении эвольвентного профиля Fa с измерительным датчиком SP80Н, мкм	±1,5					±2,0
Пределы допускаемой абсолютной погрешности при измерении угла наклона линии зуба Fβ с измерительным датчиком SP600Q, мкм	±2,0			±3,0
Пределы допускаемой абсолютной погрешности при измерении угла наклона линии зуба Fβ с измерительным датчиком SP80Н, мкм	±1,9
Угол профиля/наклона зуба	0° - 90°
Диапазон расстояний между центрами, мм	10 - 610	20 - 720	50 - 1000	1001) - 1000	1001) - 1000	1001) - 1000	1001) - 1500	1001) - 2000
Модуль зубчатого колеса, мм	0,1 - 12	0,1 - 12	0,5 - 20	0,5 - 25	0,5 - 30	1,0 - 30	1,0 - 32	1,0 - 35
Максимальный диаметр измеряемого зубчатого колеса, мм	300	400	650	800	1000	1500	1500	3000
Максимальная масса измеряемой детали, кг, не более	80	100	500	1000	1500	8000	8000	15000
Габаритные размеры, мм, не более - длина - ширина - высота	1092 925 1561	1300 1500 1900	1720 1405 1990	1800 1650 2100	1900 1764 2570	2150 1864 2570	2350 2064 2870	5845 1660 4100
Масса, кг, не более	2078	2150	2970	2078	5814	5920	6430	8000
Условия эксплуатации - диапазон температуры окружающего воздуха, °С - диапазон относительной влажности воздуха, %	17-23 80
Допускаемое изменение температуры в течение 1 ч, °С, не более	1,0
Допускаемое изменение температуры в течение 24 ч, °С, не более	2,0
1) По заказу возможно смещение нижнего предела диапазона расстояний до 10 мм

Комплектация:

Стандартная комплектация:
• Зубоизмерительная машина ZIM
• Измерительный датчик SP600Q или SP80Н
• Комплект измерительных щупов и удлинителей
• Стандартный комплект для монтажа и позиционирования измеряемых деталей
• Набор эталонов для проведения метрологического контроля
• Программное обеспечение Visual ZIM
• Техническая документация (руководство по эксплуатации, технические условия и др.)
• Персональная компьютерная система и принтер
• Комплект запасных частей и расходных материалов

Дополнительная комплектация (по запросу):
• Дополнительная измерительные щупы
• Аксессуары для монтажа и позиционирования измеряемых деталей
• Источник бесперебойного питания
• Модули расширения для программного обеспечения Visual ZIM

Дополнительная информация:

• Оборудование внесено в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
