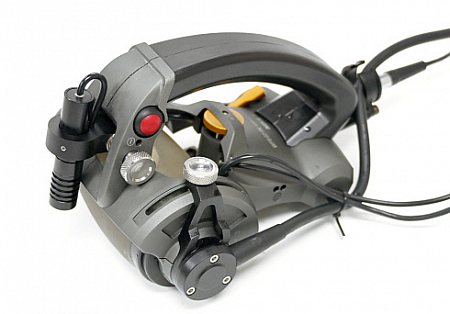

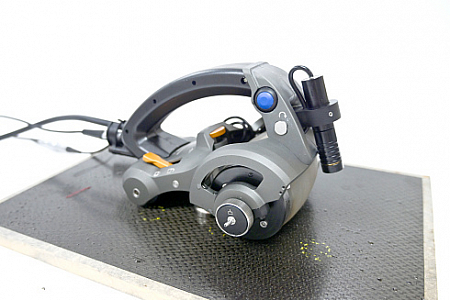

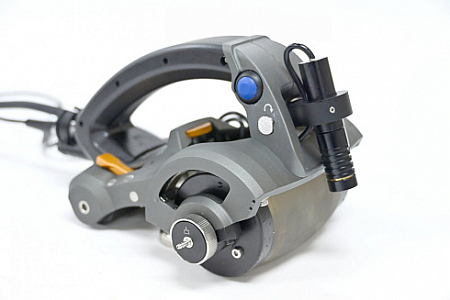

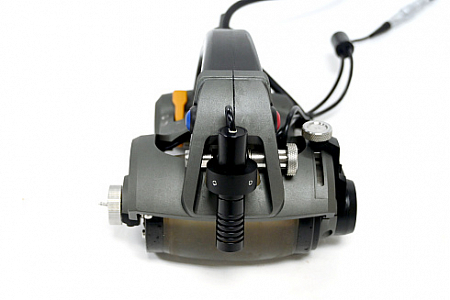

Роликовое сканирующее устройство WPS-02
Ультразвуковой сканер-дефектоскоп WPS-02 — роликовое сканирующее устройство с применением преобразователей с фазированными решетками, предназначенное для определения расслоений и пористости композитных материалов, а также для обнаружения утонений стенок труб в результате коррозии и эрозии.
Подходит для контроля объектов из стали, оргстекла, алюминия (алюминиевая сотовая панель) и композитов.
Особенности
- Поверхность контакта с испытуемым образцом представляет собой мягкую выпуклую резиновую шину колеса. При сканировании для получения высококачественного акустического контакта требуется лишь небольшое количество жидкости.
- Высота водяной линии задержки около 25 мм подходит к испытаниям композитных материалов толщиной до 50 мм.
- Ширина захвата объекта контроля 51.2 мм, широкий охват сканирования и высокая эффективность тестирования.
- Прозрачная акустическая шина колеса имеет низкое шумопоглощение и высокую проникающую способность.
- Встроенный лазерный указатель облегчает выполнение точного прямолинейного сканирования.
- Ультразвуковой датчик PA можно выбрать или настроить в соответствии с процессом тестирования, поддерживая различные тестируемые объекты.
- Высокоточный водонепроницаемый энкодер для отображения положения сканера в реальном времени.
- Встроенная кнопка переключения полос сканирования, а также встроенная кнопка Старт/Стоп сканирования обеспечивают быстрое картографирование поверхности объекта контроля путем получения C-скана (вида сверху) в режиме реального времени.
- Сменные держатели обеспечивают стабильное положение сканирующего устройства на объекте контроля: магнитный держатель для металлических объектов контроля, роликовый держатель для контроля вдоль трубы.
Конструкция преобразователя способствует эффективной передаче ультразвука в объект контроля без нежелательных эхо-сигналов и обеспечивает оптимальную разрешающую способность в подповерхностной зоне в композиционных материалах при использовании ФР-преобразователя с частотой 10 МГц. ФР-преобразователь с частотой 3,5 МГц лучше всего подходит для контроля толстых материалов с высоким уровнем затухания.
Модель датчика
| Модель датчика | Частота МГц | Количество элементов | Шаг мм | Активная апертура мм | Ширина сканирования мм |
|---|---|---|---|---|---|
| 1.5L32-1.6-12-W25 | 1.5 | 32 | 1.6 | 12 | 51.2 |
| 3.5L64-0.8-6.4-W25 | 3.5 | 64 | 0.8 | 6.4 | 51.2 |
| 5.0L64-0.8-6.4-W25 | 5 | 64 | 0.8 | 6.4 | 51.2 |
| 7.5L64-0.8-6.4-W25 | 7.5 | 64 | 0.8 | 6.4 | 51.2 |
| 10.0L64-0.8-6.4-W25 | 10 | 64 | 0.8 | 6.4 | 51.2 |
Акустическая шина колеса изготовлена из материала с хорошими характеристиками звукопередачи. Представляет собой эластичную капсулу дугообразной формы с выпуклой поверхностью. Специальный ультразвуковой ФР-преобразователь оснащен регулировкой под определенный угол, чтобы выставить излучающую поверхность перпендикулярно объекту контроля. Шина заполняется водой в качестве контактной жидкости, образуя таким образом систему контроля, аналогичную методу погружения.
Поверхность шины колеса должна находиться в непосредственном контакте с объектом контроля. Эластичность материала шины колеса и выпуклая дуговая структура обеспечивают плотный контакт с поверхностью объекта контроля в различных условиях.
При кольцевом сканировании на поверхность заготовки достаточно нанести небольшое количество контактной жидкости, что обеспечивает плавную передачу и прием ультразвука с хорошим проникновением и получением сигналов ультразвукового контроля высокого качества. Полученные сигналы вместе с энкодером синтезируются и обрабатываются на приборе для получения картографирования объекта контроля.
Все выше перечисленное обеспечивает высококачественный ультразвуковой контроль, аналогичный иммерсионному методу контроля.
