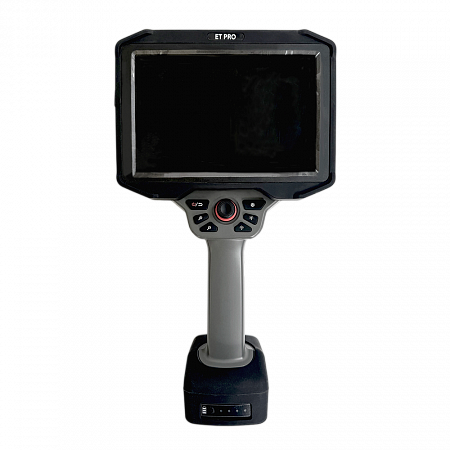

Конструктивно видеоэндоскоп состоит из электронного блока, сменного измерительного зонда и аккумуляторной батареи. Электронный блок оснащен жидкокристаллическим дисплеем и панелью управления. Зонды отличаются между собой диаметром, длиной и оптическим адаптером (прямой, боковой).
Видеоэндоскоп ET PRO-I может применяться в различных отраслях и сферах промышленности. В авиационной отрасли с его помощью можно проводить контроль фактического состояния деталей, узлов и агрегатов двигателя; в атомной промышленности – инспекцию технологического оборудования, промышленных реакторов, внутренних стенок цилиндрических и полых изделий; в нефтяной и газовой промышленности – контроль технического состояния узлов и агрегатов, состояния поверхностей и сварных соединений, а также оценку качества узлов; в энергетической промышленности наиболее эффективен для визуально-измерительного осмотра и контроля паровых и газовых турбин, полостей труб и внутренних стенок коллекторов, химического оборудования, сосудов повышенного давления и различных трубопроводов в условиях производства.
Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.
Метрологические и технические характеристики:
|
Характеристика |
Значение |
|
|
ET PRO-I |
||
|
Дисплей |
||
|
Тип матрицы |
IPS HD |
|
|
Размер экрана, дюймов |
7 |
|
|
Разрешение экрана, пикселей |
1920×1200 |
|
|
Возможность снять дисплей |
есть |
|
|
Основной блок |
||
|
Управление |
сенсорный экран, кнопки, меню джойстика |
|
|
Память, Гб |
16 + 16/ 32/ 64/ 128 |
|
|
Внутренняя память, Гб |
2 (может быть расширена до 4) |
|
|
Функция фотосъёмки |
есть |
|
|
Формат фотоизображений |
jpg, bmp |
|
|
Функция видеосъёмки |
есть |
|
|
Формат видеозаписи |
mp4 |
|
|
Разрешение видео, пикселей |
960×720 |
|
|
Возможность увеличения изображения в реальном времени |
есть, в 1-5 раз |
|
|
Регулировка яркости |
есть, ручная или автоматическая, от 1 до 9 уровня |
|
|
Настройка изображения |
яркость, контрастность, оттенок, насыщенность, резкость, гамма |
|
|
Режим изображения |
по умолчанию, монохромный, негатив, яркий, мягкий, выделенный |
|
|
Возможность поворота изображения |
есть |
|
|
Возможность заморозки изображения |
есть |
|
|
Возможность сравнения изображений |
есть |
|
|
Возможность отображения времени на дисплее |
есть |
|
|
Виртуальный джойстик |
есть |
|
|
Возможность генерации отчёта |
есть |
|
|
Наличие линейки |
нет, круговая, поперечная, опорная линия |
|
|
Передача данных по Bluetooth |
есть |
|
|
Передача данных по wi-fi |
есть |
|
|
Аудио вход и выход |
есть |
|
|
Контроль заряда батареи |
есть |
|
|
Операции с файлами |
полноэкранное отображение, увеличение изображения, поворот изображения, дорисовка изображения, удаление файла, переименование файла |
|
|
Редактирование файлов |
Текстовые и графические функции (линии, стрелки, прямоугольник, круг, текст, цвет и толщина кисти) |
|
|
Права пользователя |
администратор, пользователь, гость |
|
|
Язык меню |
русский, английский и др. |
|
|
Язык ввода |
русский, английский и др. |
|
|
Программный комплекс 3D-измерений |
точка-точка, точка-линия, точка-перпендикуляр, точка-поверхность, измерение площади, многолинейное измерение сегмента, измерение сечения, окружности, зазора и угла |
|
|
Дискретность отсчёта 3D-измерения, мм |
0,01 |
|
|
Пределы допускаемой относительной погрешности измерений линейных размеров дефектов, % |
≤5 |
|
|
Защита корпуса |
IP55 |
|
|
Видео порт HDMI |
есть |
|
|
Аудио порт 3,5 мм |
есть |
|
|
Порт USB 3.0 |
есть |
|
|
Порт Type C |
есть |
|
|
Габаритные размеры |
||
|
Основной блок (Д×Ш×В), мм |
350×197×126 |
|
|
Кейс (Д×Ш×В), мм |
551×351×240 |
|
|
Вес (с батареей), кг |
1,95 |
|
|
Зонд |
||
|
Диаметр зонда (±0,1 мм) |
2,0 мм |
длина зонда: 1~3 м (функция измерения доступна только для зондов диаметром более 4,8 мм) |
|
2,8 мм |
||
|
3,9 мм |
||
|
4,8 мм |
||
|
6,0 мм |
длина зонда: 1 ~ 5 м (с 3D-измерением), 5~10 м (без 3D-измерения) |
|
|
8,0 мм |
||
|
Глубина обзора, мм |
5 - 50 / 5 – 100 / 8 - 2501) |
|
|
Угол обзора, ° |
70 / 80 / 100 / 1201) |
|
|
Объектив, количество пикселей |
1 000 000 / 2 000 0001) |
|
|
Сменный зонд |
есть |
|
|
Направление обзора |
прямое, боковое, интегрированный прямой и боковой |
|
|
Полная артикуляция 360° |
есть |
|
|
Электрический контроль зонда с сервоприводом |
есть |
|
|
Угол изгиба зонда в одном направлении, ° |
≥160 |
|
|
Скорость изгиба |
быстро, медленно (6 режимов) |
|
|
Блокировка / разблокировка |
есть |
|
|
Материал корпуса зонда |
сверхтвёрдый сплав |
|
|
Материал зонда |
износостойкая плетёная трубка из вольфрамовой проволоки |
|
|
Основные метрологические требования |
||
|
Диапазон измерений линейных размеров дефектов, мм |
0,29 - 25,00 |
|
|
Пределы допускаемой относительной погрешности измерений линейных размеров дефектов, % |
±5,0 |
|
|
Диапазон измерений глубины дефектов, мм |
0,4 - 20,0 |
|
|
Пределы допускаемой относительной погрешности измерений глубины дефекта, % |
±5,0 |
|
|
Дискретность отсчёта, мм |
0,01 |
|
|
Степень защиты зонда |
IP67 |
|
|
Питание |
||
|
Входная мощность |
220±10% В, 50 Гц |
|
|
Выходная мощность |
DC15 В, 6 А |
|
|
Быстрая зарядка |
5 мин. (для 30 мин. работы), 50 мин. (полная зарядка) |
|
|
Основной аккумулятор (несъёмный) ёмкость, мА×ч напряжение, В |
|
|
|
Аккумулятор в ручке (съёмный) ёмкость, мА×ч напряжение, В |
|
|
|
Непрерывное время работы при полном заряде, ч |
≥6 |
|
|
Условия эксплуатации |
||
|
Рабочая температура, °С |
-20 - +60 |
|
|
Рабочая температура зонда, °С без температурной сигнализации с температурной сигнализацией |
|
|
|
Температура хранения, °С |
-20 - +60 |
|
|
Относительная влажность, % |
15 - 90 |
|
|
1) – по запросу |
||
Особенности и преимущества:
• Встроенный датчик изображения с высокой чувствительностью и высокопроизводительным алгоритмом изображения позволяет получить чёткие, качественные и сглаженные изображения со всеми деталями, что особенно важно при поиске дефектов во внутренних частях оборудования.
• Оснащён 7-дюймовым сенсорным OLED-экраном высокой чёткости, который можно настроить в соответствии с необходимыми требованиями.
• Сенсорный экран подключён к корпусу при помощи специального разъёма, легко снимается и ставиться на место.
• Видеоэндоскоп может быть настроен с различной длиной, диаметром и режимом освещения зонда. Зонд соединяется с узлом с помощью пряжки и посадки с натягом, что делает разборку и сборку более быстрой и удобной.
• Уникальная конструкция с двойным резьбовым соединением позволяет использовать зонд с прямым или боковым обзором, макросъёмкой, ближним фокусом, широким углом, средним фокусом, телеобъективом с различными характеристиками. Он подходит для обнаружения целей на разных расстояниях и обеспечивает более чёткие изображения.
• Универсальные сменные объективы обеспечивают гибкость и точность в диагностике.
• Надёжное крепление с двойной резьбой и уплотнителями позволяет быстро заменить объектив, сохранив герметичность и устойчивость к внешним воздействиям.
• Имеет встроенную память большой ёмкости 16 Гб с возможностью расширения до 128 Гб.
• Стандартная оперативная память составляет 2 Гб и может быть расширена до 4 Гб.
• Оснащён двумя USB-портами для внешнего USB-диска, который можно использовать для более удобного и быстрого доступа к данным и обновления программного обеспечения.
• Может точно измерить расстояние от точки до точки, точки к линии, точки к поверхности, длину многолинейного сегмента, площадь, зазор и т.д. с погрешностью измерения 5% и дискретностью отсчёта 0,01 мм.
• Функционал программного обеспечения позволяет реализовывать фото, видео, построение 3D модели и облака точек, регулировку скорости и замедления, регулировку яркости, управление файлами, сравнение в реальном времени, создание отчётов, беспроводное соединение, LAN и wi-fi.
• Сменная перезаряжаемая литий-полимерная батарея большой ёмкости имеет функцию быстрой зарядки и подключается к ручке прибора. Дисплей имеет дополнительную встроенную аккумуляторную батарею, что позволяет использовать его отдельно.
• Широкий диапазон рабочей температуры видеоэндоскопа и объектива.
• Корпус видеоэндоскопа изготовлен из устойчивого к истиранию и царапинам материала, а экран дисплея оснащён силикагелем, препятствующим повреждениям.
• Эргономичная портативная конструкция и лёгкий вес позволяют удобно держать основную часть видеоэндоскопа в руке.

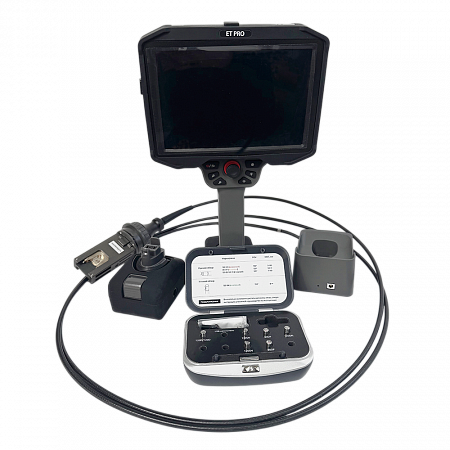

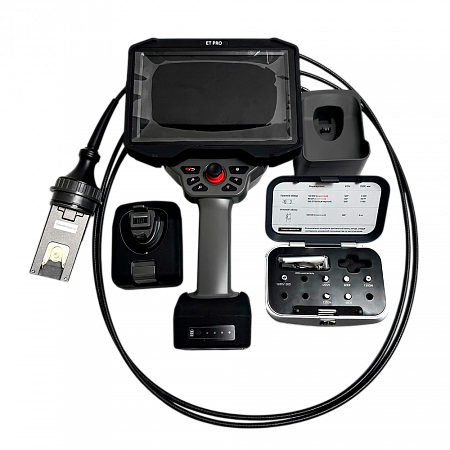

Комплектация:
Стандартная комплектация:
• Видеоэндоскоп измерительный ET PRO-I
• Зонд для видеоэндоскопа
• Сменный объектив (характеристики по согласованию)
• Станция зарядки ET PRO
• Аккумуляторная батарея
• Сетевой адаптер
• Сетевой кабель
• USB-накопитель
• Кабель HDMI
• Плечевой ремень

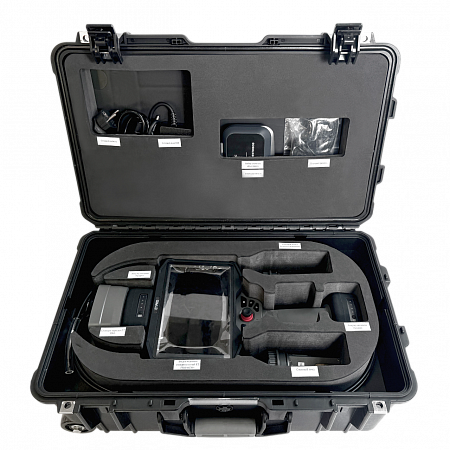

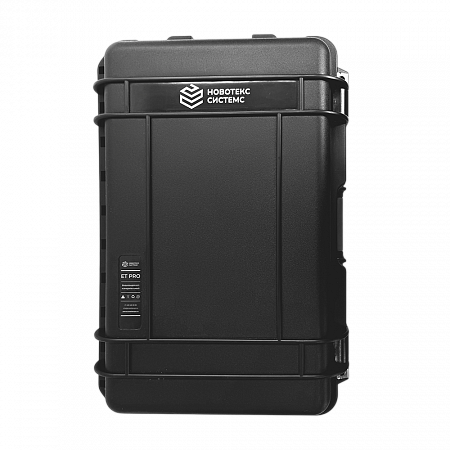

• Кейс для транспортировки
• Техническая документация (руководство по эксплуатации, паспорт).
Дополнительная комплектация (по запросу):
• Сменные зонды для видеоэндоскопа

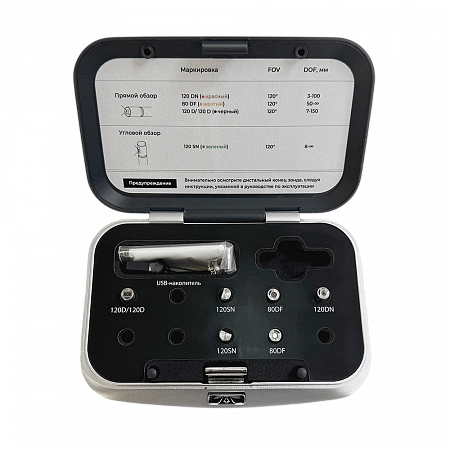

• Набор сменных объективов
• Направляющие для зонда
• Аккумуляторные батареи.
Дополнительная информация:
• Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
